Цифровая связь....

UA0ZAY · 13 марта 2011, 20:11:50

XXXXXXXXXXXXXXXXXXXXXXXXXXX!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Скорпион · 17 марта 2011, 20:15:00

а что именно? SSTV, RTTY или ещё что?

Скорпион · 18 марта 2011, 20:21:59

неплохо) какая развёртка на SSTV?

Скорпион · 18 марта 2011, 23:36:56

развёртка я про частоту кадров

125 · 19 марта 2011, 01:52:25

Скорпион,

я про частоту кадров

SSTV это не совсем телевидение, это метод передачи фотографий различных изображений и тп.

vmr99 · 05 февраля 2012, 07:44:22

Цифра для меня сейчас первая и основная мода. Раньше был телеграф, но за давностью лет я его забыл. Работаю постоянно в PSK31. Софт использую Ham Radio Deluxe 5.0. Вполне доволен. Жаль, что русские буквы он не воспринимает. Вероятнее всего, это будет исправлено в шестой, платной версии.

RW0LDF · 27 марта 2012, 00:39:03

Цитата: vmr99 от 05 февраля 2012, 07:44:22Жаль, что русские буквы он не воспринимает.

MixW 2 воспринимает, там и аппаратный журнал есть и возможность подключения САТ. Есть бесплатные версии этой проги.

vmr99 · 27 марта 2012, 03:20:21

Цитата: RW0LDF от 27 марта 2012, 00:39:03
MixW 2 воспринимает, там и аппаратный журнал есть и возможность подключения САТ. Есть бесплатные версии этой проги.

Знаю, но мне не нравится.

Dwarf · 27 марта 2012, 08:28:11

Цитата: vmr99 от 05 февраля 2012, 07:44:22
Жаль, что русские буквы он не воспринимает. Вероятнее всего, это будет исправлено в шестой, платной версии.

Google рулит: http://www.cqham.ru/forum/showthread.php?t=18508&page=9

vmr99 · 28 марта 2012, 08:18:47

Цитата: Dwarf от 27 марта 2012, 08:28:11
Google рулит: http://www.cqham.ru/forum/showthread.php?t=18508&page=9

Спасибо. Буду изучать. К сожалению, от 5.1 и 5.11 в полном "восторге". Надо было сделать хорошую версию 5.0, чтобы в последующих всё испортить...

RAØZIJ · 25 июля 2012, 19:27:20

Никто не подскажет, что это за сигнал такой (справа)? Слева BPSK31. Частота 14.070
Шёл долго, без перерывов.
Покурил Гугл - не помогло.

vmr99 · 27 июля 2012, 16:57:40

Olivia? Просто не целиком показан. Трудно понять.

RAØZIJ · 27 июля 2012, 17:24:46

Почему не целиком? Целиком, просто скриншот широкий, надо прокруткой. Я какие только сигналы с полосой 250 Гц не пробовал - абракадабра лезет, и всё.

vmr99 · 27 июля 2012, 17:28:58

Так сходу и не отвечу. Такие сигналы иногда вижу, но не обращаю на них внимания.

RAØZHM · 24 декабря 2012, 17:17:44

AFSK интерфейс для связи Android смартфонов и трансивера

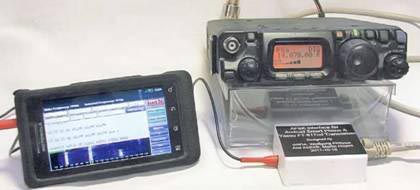

K0BXB разработал AFSK интерфейс для связи Android смартфонов и трансиверов (в его случае это FT- 817ND), позволяющий работать цифровыми видами связи (в авторском варианте это PSK, с помощью программы DroidPSK скаченная с ГуглМаркета.

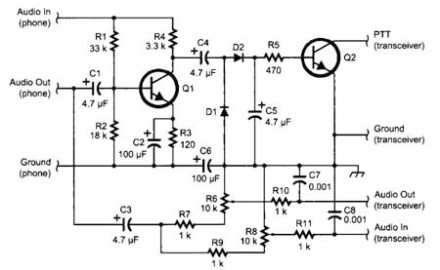

Схема интерфейса собрана всего на двух транзисторах, при этом не требует внешнего питания.

На коллектор Q1 поступает около +2 В с разъема «Audio In» смартфона, присутствующих на центральном контакте для питания внешнего электретного микрофона. Смартфон подключается к левым по схеме контактам, а трансивер — к правым. Разделение этих двух устройств по постоянному току выполнено с помощью С3, С4, С6. В режиме приема НЧ сигнал с выхода трансивера подается на контакт «Audio Out (transceiver)» и через R10, потенциометр R6, R7, C3, C1, переход база-коллектор Q1, R4 поступает на разъем «Audio In (phone)». При этом уровня НЧ сигнала на коллекторе Q1 в этом режиме не достаточно для открывания Q2 после выпрямления D1D2 и трансивер находится в режиме приема. При переходе на передачу на разъеме «Audio Out (phone)» появляется НЧ сигнал, который подается через C3, R9, R8, R11 на НЧ вход трансивера, а через С1 он усиливается Q1, затем выпрямляется D1D2 и открывает ключ Q2 который переводит трансивер в режим передачи. В качестве Q1Q2 можно использовать любые маломощные НЧ n-p-n транзисторы, в авторском варианте это 2N2222 или MPS4124 с коэффициентом передачи тока около 180. Выбор диодов тоже не критичен, у автора это 1N4148.

http://www.ruqrz.com/?p=5561#more-5561
