AFSK интерфейс для связи Android смартфонов и трансивера

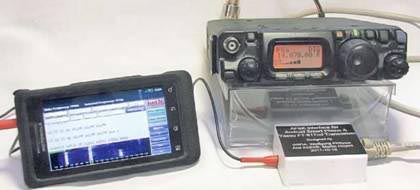

K0BXB разработал AFSK интерфейс для связи Android смартфонов и трансиверов (в его случае это FT- 817ND), позволяющий работать цифровыми видами связи (в авторском варианте это PSK, с помощью программы DroidPSK скаченная с ГуглМаркета.

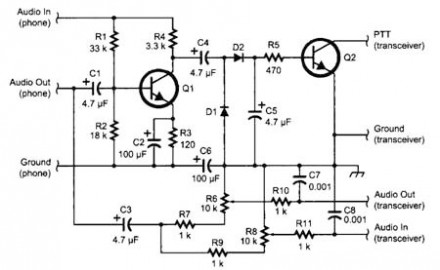

Схема интерфейса собрана всего на двух транзисторах, при этом не требует внешнего питания.
На коллектор Q1 поступает около +2 В с разъема «Audio In» смартфона, присутствующих на центральном контакте для питания внешнего электретного микрофона. Смартфон подключается к левым по схеме контактам, а трансивер — к правым. Разделение этих двух устройств по постоянному току выполнено с помощью С3, С4, С6. В режиме приема НЧ сигнал с выхода трансивера подается на контакт «Audio Out (transceiver)» и через R10, потенциометр R6, R7, C3, C1, переход база-коллектор Q1, R4 поступает на разъем «Audio In (phone)». При этом уровня НЧ сигнала на коллекторе Q1 в этом режиме не достаточно для открывания Q2 после выпрямления D1D2 и трансивер находится в режиме приема. При переходе на передачу на разъеме «Audio Out (phone)» появляется НЧ сигнал, который подается через C3, R9, R8, R11 на НЧ вход трансивера, а через С1 он усиливается Q1, затем выпрямляется D1D2 и открывает ключ Q2 который переводит трансивер в режим передачи. В качестве Q1Q2 можно использовать любые маломощные НЧ n-p-n транзисторы, в авторском варианте это 2N2222 или MPS4124 с коэффициентом передачи тока около 180. Выбор диодов тоже не критичен, у автора это 1N4148.
