Автор Тема: Ремонт Радиостанция Kenwood TH-K4AT MAX ?  (Прочитано 12934 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Николай

  • Новичок
  • *
  • Пол: Мужской
Ремонт Радиостанция Kenwood TH-K4AT MAX ?
« : 18 Октября 2012, 16:25:12 »
Всем привет!
не нашел нужной темы, типо "Мастерская" "Услуги" пишу тут.

Возникла проблема с одной из раций.
И посему вопрос, кто в городе у нас занимается ремонтом радиостанций?
Причина;
На прием работает хорошо, а вот ответить может только с 10-15м. примерно... :sos:

описание-картинка тут
 http://www.5-5.ru/index.php?productID=152

мой т. 8(914) 627-29-27
Николай.

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
Re: Ремонт Радиостанция Kenwood TH-K4AT MAX ?
« Ответ #1 : 18 Октября 2012, 18:47:03 »
Цитировать (выделенное)
На прием работает хорошо, а вот ответить может только с 10-15м. примерно...

Есть мастерская в магазине "Мир связи" (Мишеная 9), но сразу предупреждаю могут взять много, легче будет новую станцию купить.

А так, судя по описанным симптомам, скорее всего выходной транзистов накрылся, надо по приборам  выходную мощность смотреть. По описанию сервис-мануала, там стоит транзистор 2sk3476.  Вот описание транзистора: http://www.allcomponents.ru/pdf/toshiba/2sk3476.pdf

http://www.allcomponents.ru/toshiba/2sk3476.htm


Цитировать (выделенное)
Jeakk
По поводу транзюков: предвыходной 2sk2596, выходной 2sk2595 (вроде так)

 Это в оригинале(не китай).
 В китайских 2260 три варианта:
 1.2sk3475 предвар и 2sk3476 выходной.
 2.Бескорпусной вых. транзистор (маркировку не знаю), меняю на 2sk3476 выбросив транзистор по питанию 2sb772
 плюс две перемычки (если есть шунтирующий резистор на Gate убираю)
 3.Пятивыводный я так понял 2в1 предвар+выходной кто знает маркировку и ещё лучше S-parameter сего девайса отпишитесь буду признателен.

p.s.2sk3476 отлично заменяют 2sk2595 в оригиналах
http://www.cqham.ru/forum/archive/index.php/t-12857.html




В личку отпишитесь мне...
« Последнее редактирование: 18 Октября 2012, 19:20:48 от RAØZHM »

Оффлайн Николай

  • Новичок
  • *
  • Пол: Мужской
Re: Ремонт Радиостанция Kenwood TH-K4AT MAX ?
« Ответ #2 : 19 Октября 2012, 01:10:26 »
ОК.


Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
Re: Ремонт Радиостанция Kenwood TH-K4AT MAX ?
« Ответ #3 : 01 Декабря 2012, 13:20:24 »
Возможно, транзистор на данную станцию имеет обозначение RD00HVS1

Оффлайн Николай

  • Новичок
  • *
  • Пол: Мужской
Re: Ремонт Радиостанция Kenwood TH-K4AT MAX ?
« Ответ #4 : 01 Декабря 2012, 23:52:09 »
Ну надо проверить, мож оно так и есть.
Сань спасибо, завтра звякну...

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
Re: Ремонт Радиостанция Kenwood TH-K4AT MAX ?
« Ответ #5 : 02 Декабря 2012, 00:18:13 »
Да посмотри пожалуйста цоколевку, я сегодня YAESU FT-2800M ремонтом смотрел, так там похожий для раскачки предварительного каскада установлен. Но частота меня смущает 175 Мгц. Мне нужеы обозначения на самом транзисторе. Я нашел таблицу маркировки таких элементов, потом гляну.

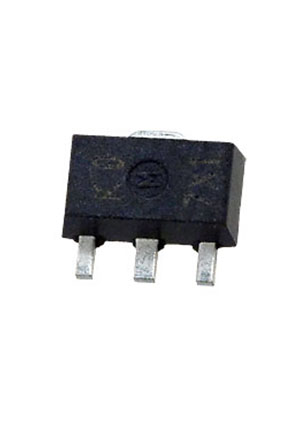

RD00HVS1, RD07MVS1

Тип такой:

« Последнее редактирование: 02 Декабря 2012, 01:10:43 от RAØZHM »

Оффлайн krimo

  • Новичок
  • *
Re: Ремонт Радиостанция Kenwood TH-K4AT MAX ?
« Ответ #6 : 15 Апреля 2016, 20:04:32 »
Всем привет, у меня сгорела плата вот эта. В ремонте ПК сказали, что она многослойная и ремонту не подлежит и сказали что у нас в  Р.Б. нет таких деталей.
Может кто скажет где купить такую плату, а то не хочется покупать новую станцию.
