Переполюсовка или как защитить аппаратуру

[RAØZHM]

В ходе ремонта, очень часто приходится сталкиваться с неисправностью, в результате неправильного подключения питания.
Хорошо если сгорел защитный диод, а если нет?

В таких случаях спасет, постая схема защиты от переполюсовки питания.

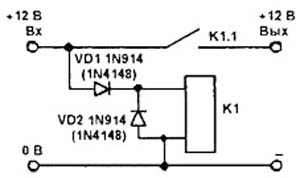

В предлагаемой схеме практически отсутствует падение напряжения на элементе защиты. Реле К1 должно быть рассчитано на рабочее напряжение 12 В, а его контакты — обеспечивать коммутацию необходимого для защищаемого устройства тока.
Когда входное напряжение подано правильно, диод VD1 открыт, и на обмотку реле подается 11,4 В. Реле срабатывает, через его замкнувшиеся контакты ток поступает в нагрузку. Диод VD2 нужен для ограничения индуктивных выбросов напряжения на обмотке реле.
При обратном подключении питания (переполюсовке) VD1 запирается, и напряжение на обмотку реле не подается. Следовательно, контакты реле разомкнуты, а подключенное оборудование обесточено.
Когда входное напряжение подано правильно, диод VD1 открыт, и на обмотку реле подается 11,4 В. Реле срабатывает, через его замкнувшиеся контакты ток поступает в нагрузку. Диод VD2 нужен для ограничения индуктивных выбросов напряжения на обмотке реле.
При обратном подключении питания (переполюсовке) VD1 запирается, и напряжение на обмотку реле не подается. Следовательно, контакты реле разомкнуты, а подключенное оборудование обесточено.
