Доработка радиостанций фирмы Midland

RAØZHM · 18 января 2012, 12:00:46

Для тех, кто дружит с паяльноком.

Доработка радиостанции Midland G-5 (PMR).

Доработка радиостанции Midland G-225 (LPD).

Доработка радиостанции Midland G-7 (LPD, PMR).

VladIzEkb · 29 ноября 2013, 17:11:57

RAØZHM,привет!А можешь более подробно описать как заменить антенну для G 225?Либо как установить разъем SMA?

RAØZHM · 29 ноября 2013, 17:35:02

Для начало нужно аккуратно разобрать станцию, потом прикинуть, как закрепить SMA-разъем. Если посадочное место большое, то подложить что-нибудь и закрепить.
Центральный проводник на антенный разъем платы, а корпус разъема, на корпус станции.
Антенну лучше всего преобрести заводскую, именно на 430-440 МГц, самопал не рекомендую. Если КСВ будет большое, то выходной транзистор может выйти из строя! А он не дешовый.

Я менял разъем на MIDLAND GXT-650, но там я ставил TNC разъемы (винтовые), которые очень хорошо садились в посадочное место станции.

VladIzEkb · 29 ноября 2013, 18:19:22

Как выглядит этот разъем?Я не сильно дружу с радиоэлектроникой,потому и спрашиваю.
По такой схеме тоже можно ведь заменить антенну?
http://m.youtube.com/watch?v=Doj8ptCKOcM&desktop_uri=%2Fwatch%3Fv%3DDoj8ptCKOcM
на видео парень тросик устанавливает вместо спирали

RAØZHM · 30 ноября 2013, 00:04:18

Цитироватьна видео парень тросик устанавливает вместо спирали

Я бы все-таки не рекомендовал делать самопал, по причине описаной ранее. К тому же, антенны для болтушек, стоят очень дешево! В некоторых экземплярах, аналогично применяется тросик обтянутый темоусадкой, а в основание согласующая катушка с конденсаторами. Хотя если у вас есть приборы для настройки, то вы можете изготовить антенну сами.
Типы разъемов SMA...
1. SMA-Male. Образец...
Можно воспользоваться несколькими антеннми, к примеру на ближнее расстояние использовать короткую антенну (16-22 см), а на дальние расстояния более длинную 35-40 см.

VladIzEkb · 30 ноября 2013, 00:46:31

То есть как я понимаю SMA разъем это "папа" , антенны имеют вход "мама"?И SMA разъем устанавливается простой пайкой?

RAØZHM · 30 ноября 2013, 00:59:06

Можно использовать такие (Пример):

совместив его с этим:

S-2454, разъем SMA, мама (розетка), приборный с фланцем, центральный контакт под пайку. Фланец с 4-мя отверстиями.

Образцы разъемов.

ЦитироватьТо есть как я понимаю SMA разъем это "папа" , антенны имеют вход "мама"?И SMA разъем устанавливается простой пайкой?

Да абсолютно верно, но можно установить разъем в станцию под пайку, как "маму", так и "папу". И зависимоти от разъема на самой станции, подберете или сделаете антенну.

VladIzEkb · 30 ноября 2013, 01:05:38

Ага,спасибо,значит надо купить и припаять!А что по поводу врожденного дефекта?

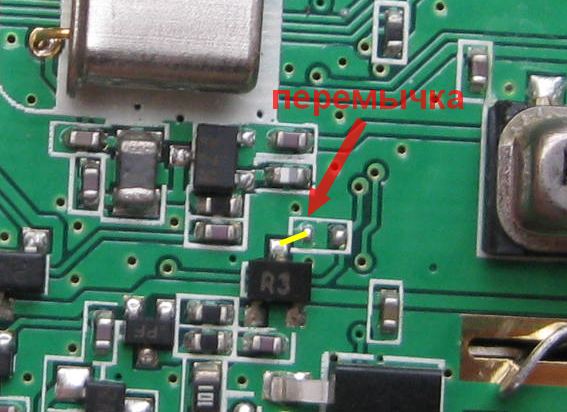

"2. Исправим врождѐнный дефект G-225 который заключается в отсутствии земли на диодной сборке. На фотографии видно, в каком месте нужно сделать перемычку. Улучшается экономичность передатчика"
Не нашел фотографии и так ли сильно изменяет это улучшение работу антенны,стоит ли это делать?

RAØZHM · 30 ноября 2013, 01:15:38

Вот фото:

VladIzEkb · 30 ноября 2013, 05:18:19

А перемычку из чего лучше сделать?

Zigler · 30 ноября 2013, 11:51:52

Цитата: VladIzEkb от 30 ноября 2013, 05:18:19А перемычку из чего лучше сделать?

из стали м70 (специальный сплав для перемычек)

RAØZHM · 30 ноября 2013, 22:27:46

Да ладно, пугать народ, ты еще рельсу предложи....

VladIzEkb · 30 ноября 2013, 23:14:52

просто спаять оловом нельзя?дорожку кинуть

Zigler · 01 декабря 2013, 11:46:49

просто спаять оловом нельзя?дорожку кинуть

Ну можно и оловом, хотя получится не так брутально...

RAØZHM · 01 декабря 2013, 14:09:34

Да, можно капнуть припоем и все!!!
