Волновой канал на 433-435 МГц

[RAØZHM]

Вернемся к напечатаному...

Сейчас на работе, с товарищем делаем антенну 7 эл-в, на 434-435 Мгц.

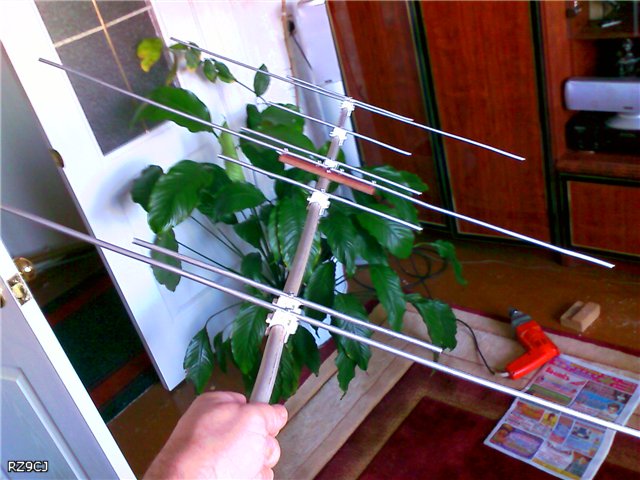

По образцу как на фото:


По окончании отпишусь, по КСВ и тонкостям настройки...

[UDØXAA]

Ты для себя или для работы? Куда ставить будешь?

[RAØZHM]

Ты для себя или для работы? Куда ставить будешь?

Это maxkill с http://avtoradiokam.ru попросил помочь в изготовлении. У меня кроме GP вариантов нет, зимой побъет льдом.
А OPEK-200, в этом плане самая удачная антенна. Как для АВИА, так и для всего остального.

А уменя, только отраженка от Мутновского, хорошо работает. В прямом направлении, репа не берет.

Для тех, кто любит конструировать направленные антенны. Неплохой подбор для сборки антенн.
Направленные антенны 144/430 МГц
Информация по кабелям.
Книга по антеннам.
Потери в кабеле, разъемах, трансформаторах, повторителях и т.д.

Для наглядности расчет потерь:

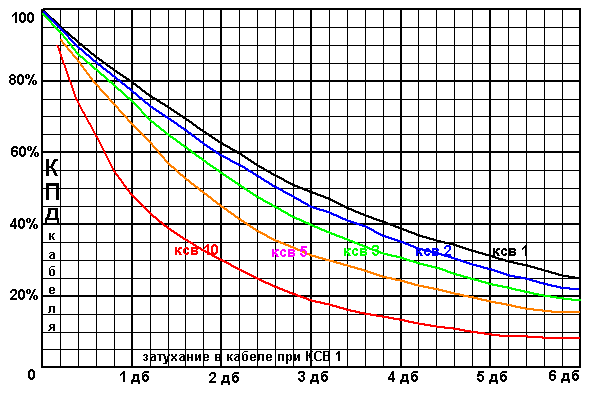

График 1. Зависимость потерь мощности (КПД кабеля) от КСВ в нем.

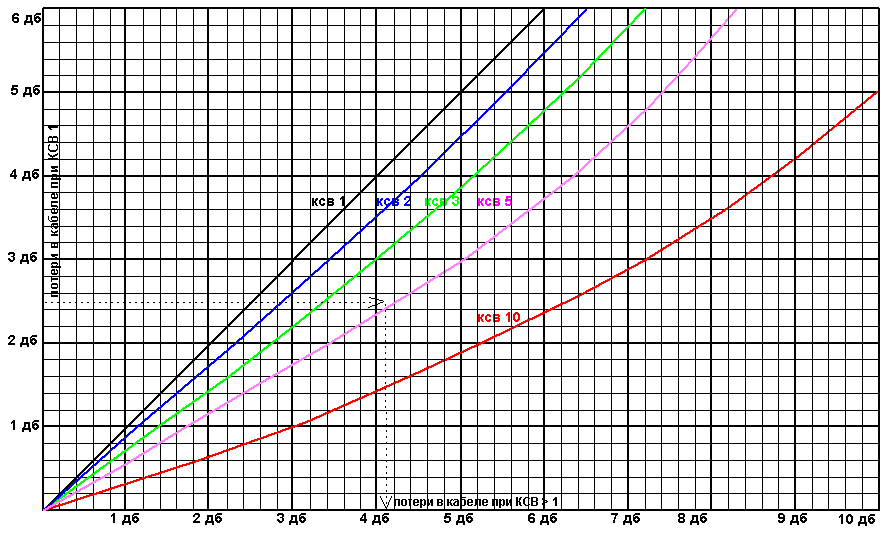

График 2. Общие потери в дб в длинных кабелях с КСВ >1

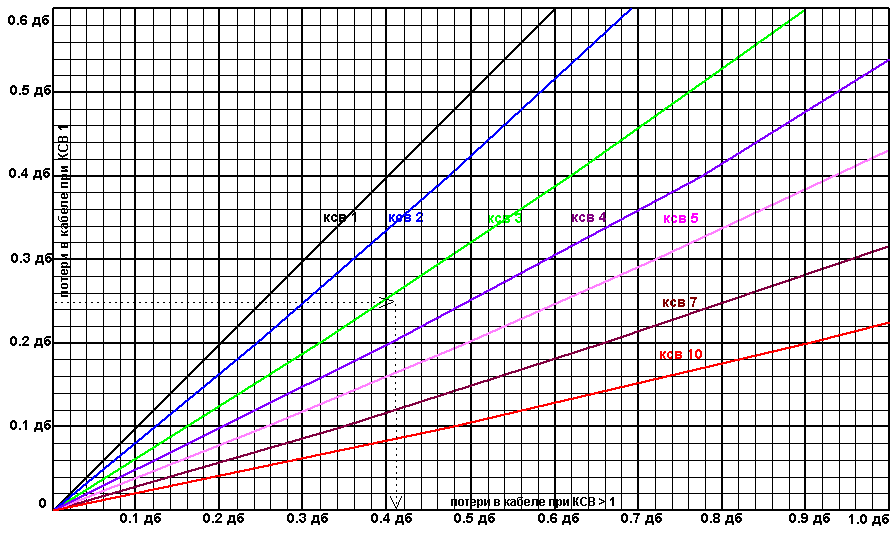

График 3. Общие потери в дб в коротких кабелях с КСВ >1



Сообщения объединены: 02 июня 2014, 08:59:27
Вдогонку, на днях у народа возникли вопросы по КСВ. (Каким он должен быть?)
Ссылка, где все обясняют простым и непростым языком.

Сообщения объединены: 02 июня 2014, 15:36:36


=============================================

Повторили конструкцию. Сборка велась на коленке, можно сказать в боевых условиях.

Компоненты:

Пруток чистой "Российской" меди, диаметр 6 мм. Взятой с высококачественного кабеля. (За эти кусочки, бомжи могут жизнь отдать...)

Траверса, полая труба, длинной чуть больше метра.

Сан. тех. крепежи для труб.

=============================================

Работа:

Вся работа, заняла около часа, с учетом готовности деталей. Размеры всех элементов, брали больше на 0,5 см. Для того, чтоб потом, можно было подогнать под "идеальное" КСВ.

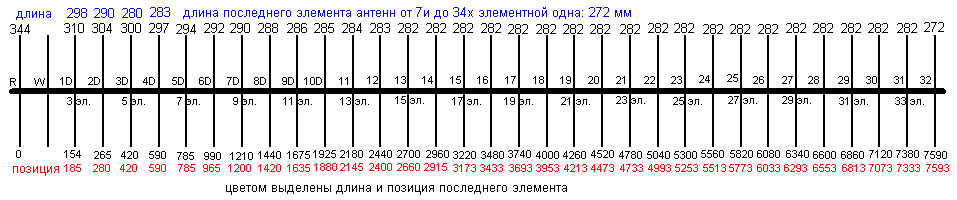

Все собрали, выставили по расстояниям указаным в схеме, подключили и..... КСВ 1.4. Т.е. даже при первичном включении, антенна показала отличные результаты. Далее начали двигать 1 и 3 эл. добивая минимального КСВ.

Результат:

На частоте 435.225, при мощности в 35 ватт, КСВ 1.03!!!!!!!!!!!!!!! Т.е. антенна удалась. Проверили прибором напряженности поля, стрелка зашкаливает и падает на пол.

Осталось проверить в полевых условиях.

[UDØXAA]

Я мачту заказывал - доставка транспортной (ЖДЭ) обошлась почти как сама мачта.

Да вот, лучше не скажешь: За морем телушка полушка, да рупь перевоз Да уж, проходили... Не помню точно, сколько запросили, но в голове есть цифра в 19000. Из водопроводных труб. Весит как пароход, стоит как самолёт. Камчатка сэр...

Прошу прощения за офф, но! Только что получил номер ТТН ЖелДорЭкспедиции по доставке свой антенны. Отправили сегодня. Вот что получилось по деньгам.

При длине антенны в 2.8 метров (стандартная длина трубы Д16Т - 3 метра) и весе в 11 кг, а все это еще и в соответствующей упаковке.



Стоимость доставки до Петропавловска составила



Сандро, я не думаю, что твоя мачта весила больше и ее длина была намного больше.

[RAØZIJ]

Да, только доставка той же ЖДЭ из СПБ встала где-то в 4000 руб. Причём 2 раза. Во второй  был меньше вес, но присутствовала обрешётка.
Кто-нибудь просветит меня в политике ценообразования данной ТК?

[RAØZHM]

Я сталкивался с ЖДЭ, минимальная доставка от 3000 рэ., хоть "100 грамм". На этой почве конфликт возник, между отправителем и ЖДЭ. Потому-что, некий консультант интернет-магазина, отправил мне программатор (ICOM IC-F3GT), весом в 100 гр., этим видом доставки!!!
Сообщения объединены: 03 июня 2014, 16:49:22
Сегодня опробовали, ниже указанную антенну (7 эл-в на 434 мгц) в полевых условиях. Работает отлично. С выходной мощностью в 5 ватт, (на антенне 4.5 вт), покрыло расстояние в 56 км (Станция - р-он Завойко).
Антенна работает...

[UDØXAU]

Это как получается, поверх сопки сигнал пошел?
Неплохо, вообще получается.
Меньшей мощностью пробовали?

[RAØZHM]

Меньшей не пробовали. У нас на станции окно между сопок, смотрит прямо на город. А с Завойко вообще прямая видимость...

Единственное, медный в 6 мм, все-таки тяжеловат для ручного использования. Особенно, если это будет 7-12 эл.

[RAØZHM]

Фото отчет, о проделанной работе по волновому каналу.

Делали из подручных средств, так сказать на коленке, параметры отличные.





Сообщения объединены: 10 июня 2014, 00:12:00

[UDØXAU]

Немаленькая В руках такую долго неудержишь
А по фоткам неясно где город ))) Надо хоть посетить те места, что б ориентироваться

[UDØXAA]

А чтобы облегчить конструктив, может трубку алюминиевую от лыжных палок использовать?
Александр, там у вас лето бывает вообще?

[RAØZHM]

А чтобы облегчить конструктив, может трубку алюминиевую от лыжных палок использовать?

Использовать лыжные палки, в качестве несущей траверсы, то я бы не стал. Лучше изолированный матерьял использовать. Метало-пластиковая труба, то же не подойдет.
Если использовать пластик, то через некоторое расстояние (в зависимости от элементов), он начнет прогибаться, соответственно все конструкцию необходимо усиливать.
Да и руках 15-20 элементов не удержишь...

Александр, там у вас лето бывает вообще?

Да есть, примерно с конца июля, до конца августа. Смотря как много снега выпало зимой. В это лето снег должен быстро растаять. До перевала, дорога уже вскрыта от снега.

В этой антенне 7 элементов, мы подсчитали, примерно с 10-го элемента, рука уже не удержит, без спец. ручки.

На 1 и 2 фото, как раз направление на город (центр и Ленинский район, СРВ  и т.д.)
==============================================================================================

Вся неудобность, в том, что конструкция к примеру из 10-15 эл. будет все время, за что-нибудь зацепиться.
А представте вы в машине? На природе и так понятно...
Думаю, в походном варианте более 10-15 эл. строить не нужно.

[UDØXAA]

Использовать лыжные палки, в качестве несущей траверсы, то я бы не стал. Лучше изолированный матерьял использовать. Метало-пластиковая труба, то же не подойдет. Если использовать пластик, то через некоторое расстояние (в зависимости от элементов), он начнет прогибаться, соответственно все конструкцию необходимо усиливать. Да и руках 15-20 элементов не удержишь...

Ну зачем сразу так то. Вероятно я не совсем внятно изложил свою мысль. Алюминиевую трубку от лыжной палки использовать не для замены несущей траверсы, а для замены директоров антенны.
Как показала практика, металлические траверсы для таких антенн использовать можно.


Источник: http://www.radioscanner.ru/forum/topic33221.html

[UA0ZGX]

Как показала практика, металлические траверсы для таких антенн использовать можно.

конечно МОЖНО

[RAØZHM]

Согласен можно, немного не поняли друг друга.
