Схемы подключения тангент в радиостанциях диапазона 27 МГц

[RAØZHM]

Схемы подключения тангент для радиостанций, диапазона 27 МГц

[RAØZHM]

Для тех, кто хочет, чтоб его тангента не болталась под ногами или не висела как попало. (Это в том случае если нет специальной скобы) То, есть отличный мод.
Каждый, кто сталкивался с компьютером знает, что там установлен жесткий диск. Если он неисправный, не спешите его выбрасывать!!! В нем установленны очень мощные магниты, которые притягивают так, что потом оторвать трудно.

Соответственно, берем вынимаем этот магнит из "винчестера" и устанавливаем его в машину,  куда пожелает душа.

Из личного опыта скажу, ставил во многие машины держит отлично!!!

[RAØZHM]

Схемы подключения проводов к тангентам радиостанций СИ-БИ диапазона. (27 МГц)

Yosan JC-2204



Alan 78+



Dragon CB-94



Maycom EM-27



NEW: Схема тангенты Maycom EM-27



Alan 100+



AnyTone AT-5555


1    Общий Земля
2    Выход микрофона
3    Сигнал PTT (соединяется с выводом 1 при передаче) F / D / ES
4    +5v


Intek M490Plus



Фото разобранной тангенты Intek M490Plus



Megajet MJ-300/Yosan JC-300



Megajet M600Plus/Yosan JC-600Plus



Фото разобранной тангенты Megajet M600Plus/Yosan JC-600Plus



Схема тангенты MJ-600Plus, JC-600Plus



Megajet MJ-600, MJ-600 Turbo



Фото разобранной тангенты Megajet MJ-600 Turbo



Схема тангенты Yosan Stealth 5 Trucker



Схема тангенты Yosan Excalibur




Схема тангенты Yosan JC-100/Megajet MJ-100



Схема тангенты Таис РМ41



Схема тангенты ТАИС РМ43/45


http://cbradio.kz/index.php?option=com_content&task=view&id=105&Itemid=52
http://flashwolf.lcc.ru/cb-tang.htm


[RAØZHM]

Продолжаем подборку о взаимозаменяемости и доработках тангент радиостанций СИ-БИ диапазона.

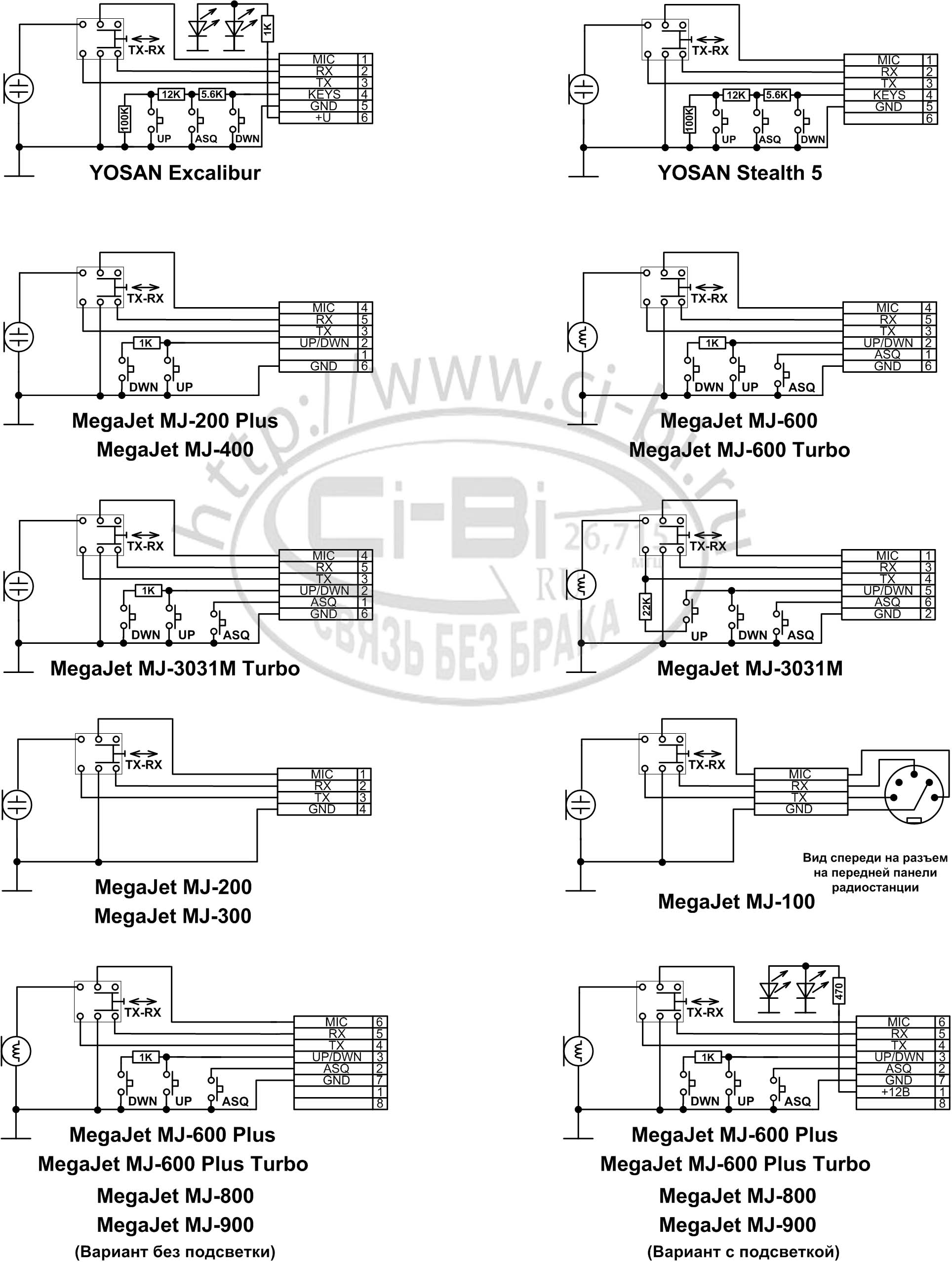

Схемы различных тангент показаны на рисунке:

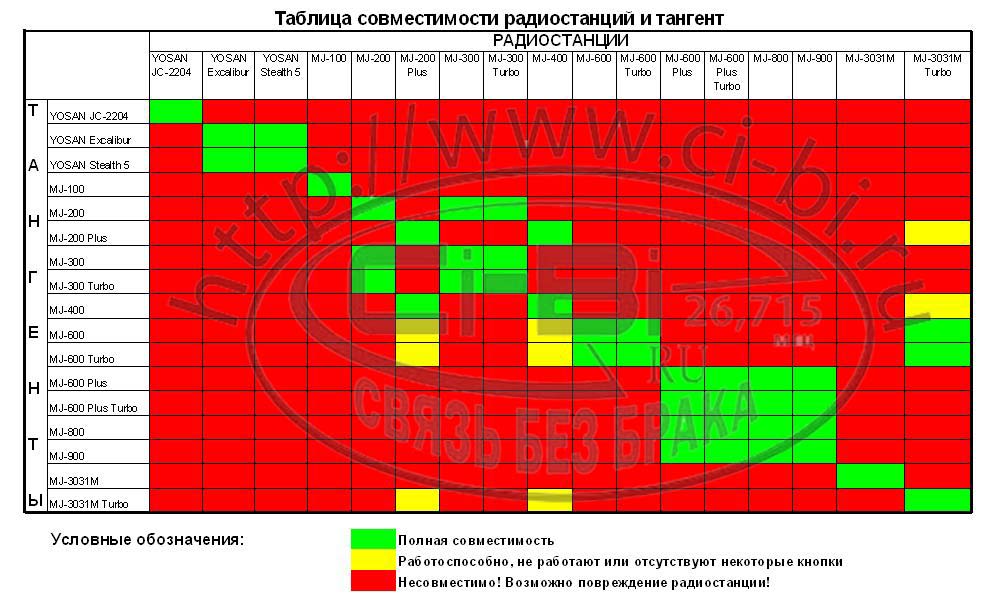

Совместимость тех или иных тангент с разными станциями показана в сводной таблице:

[Еugene163]

  Здравствуйте!  Досталась FT-2200 без тангенты...  Какую можно приспособить другую, например Айком, Стандарт или от СБ-шек?

[RAØZHM]

Здравствуйте!  Досталась FT-2200 без тангенты...  Какую можно приспособить другую, например Айком, Стандарт или от СБ-шек?

Лучше от YAESU или ICOM возьмите.
http://www.radioscanner.ru/files/yaesu/file3137/ - Если это YAESU FT-2200, схема по ссылке.

[Еugene163]



Спасибо за схему Александр.  Вам удачи и хорошего вечера!

[Еugene163]

   Здравствуйте!  У меня FT-2200 без тангенты... Можно ли для работы в домашних условиях подключить настольный микрофон и педаль? Есть динамический МД-380 и компьютерный микрофон.

[RAØZHM]

   Здравствуйте!  У меня FT-2200 без тангенты... Можно ли для работы в домашних условиях подключить настольный микрофон и педаль? Есть динамический МД-380 и компьютерный микрофон.

Можно, но нужно посмотреть питание на микрофон с самой станции. Судя по схеме там выходит + 8 вольт.
