Просто об антеннах и их настройках
« : 07 Сентября 2012, 22:34:51 »
Многие сталкивались с установкой и настройкой антенн, думаю эта статья будет очень полезна... :)
Просто об антеннах и их настройках:
Очень часто на радиолюбительских диапазонах можно слышать дискуссии о достоинствах и недостатках тех или иных антенн. Будучи еще мальчишкой, я сильно огорчался от того, что не понимал о чём идёт речь. Сегодня, лично со мной, конечно, ситуация другая, но для тех мальчишек (или взрослых радиолюбителей), не обладающих специальными познаниями в области радиотехники вообще и антенн в частности, и для тех, кому некогда читать длинные статьи с формулами попытаюсь простыми словами рассказать об антеннах для того чтобы они смогли настроить то немногое из антенн, что обычно есть у начинающего радиолюбителя. Так сказать «на пальцах», как Чапай на картошке : - )

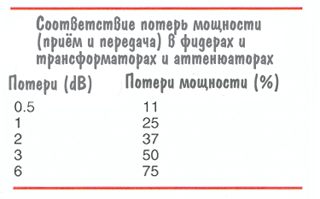

Многие не понимают важности хорошего согласования тракта Радио-ЛинияПередачи-Антенна. Или вернее понимают важность, но совершенно не в состоянии реально оценить состояние дел. Чаще всего довольствуются показаниями встроенного КСВ метра близкими к единице. Самое неприятное при этом состоит в том, что в случае плохого положения дел, владелец радио повышает мощность до тех пор пока не станут отвечать. А сколько мощности наведется на телевизор соседа и уйдет на разогрев атмосферы - вопрос второй... Попытаемся разобраться. На картинке схематично изображена схема из трех устройств и двух переходов между ними.

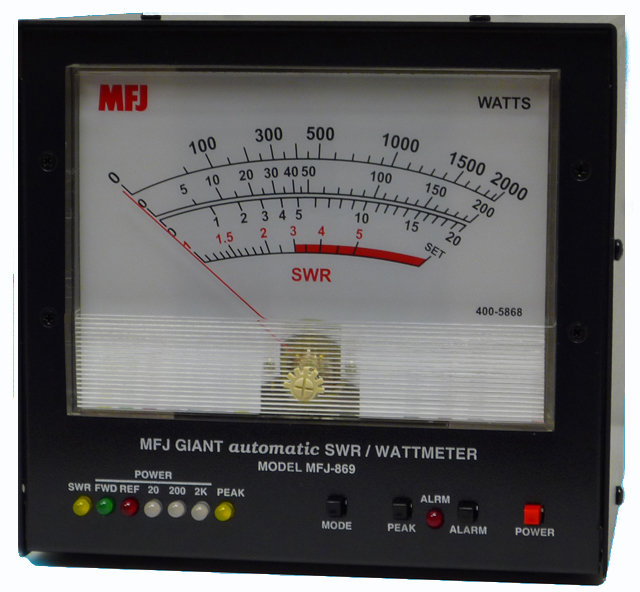

Секрет в том, что КСВ метр показывает то что он "видит" на разъёме трансивера. Остальные устройства и импедансы "прячутся за спины" впереди стоящих как одна матрёшка внутри другой. И на каждом переходе и устройстве сушествуют потери обусловленные затуханием в кабеле или линии передачи и плохим КСВ. Для начала определимся с единицами измерения. Для специалистов, например в области сельского хозяйства, термин диБи ближе к медицинскому, чем к понятию "во сколько раз". Поэтому для начала таблица потерь в Дб и расшифровка в процентах, в которых все хорошо понимают. А теперь таблица физических потерь в линиях и местах соединений в зависимости от диапазона расчитанные специальной программой моделирования линий передачи а также потери при плохом согласовании..
Глядя на эту картину легко согласиться с тем, что при неблагоприятном раскладе в антенну может вообще ничего не попасть :-).

А теперь ближе к радиотехнике. Если антенна имеет реальный импеданс равный сопротивлению линии передачи, будь то коаксиальный кабель, четвертьволновой трансформатор или настроенная линия, то на разъёме трансивера КСВ-метр измерит реальный ксв антенно-фидерного устройства (АФУ). Если нет, то КСВ-метр покажет скорее согласование с кабелем, чем со всей системой. В связи с тем, что измерять КСВ непосредственно на антенне, уже поднятой над землей, очень неудобно, для связи с антенной часто применяют настроенные линии и четверть или полуволновые отрезки кабеля, также являющимися трансформаторами, которые точно "передают" на вход радио значение КСВ антенны (импеданс). Именно поэтому, если сопротивление антенны неизвестно, или её только настраивают, имеет смысл применять коаксиальный кабель определённой длины. Как расчитать длинну кабеля для определённой частоты я уже писал тут http://gosh-radist.blogspot.com/p/i.html, а приведённые выше таблицы помогут выбрать из двух зол наименьшее - либо потери в фидере, либо потери КСВ :-). В любом случае то, что я описал выше лучше знать, чем оставаться в неведении... При выборе, установке или настройке той или иной антенны необходимо знать несколько основных их свойств, которые можно описать следующими понятиями:

Резонансная частота:
Антенна излучает или принимает электромагнитные колебания с наибольшей эффективностью только тогда, когда частота возбуждающего колебания совпадает с резонансной частотой антенны. Из этого следует, что ее активный элемент, вибратор или рамка имеют такой физический размер, при котором наблюдается резонанс на нужной частоте. Изменением линейных размеров активного элемента - излучателя, антенна настраивается в резонанс. Как правило (исходя из наилучшего соотношения эффективность/трудоёмкость и согласования с линией передачи), длина антенны равна половине или четверти длины волны на центральной рабочей частоте. Однако из-за емкостных и концевых эффектов электрическая длина антенны больше, чем ее физическая длина. На резонансную частоту антенны влияют: близость расположения антенны над землей или какого-нибудь проводящего объекта. Если это антенна многоэлементная, то резонансная частота активного элемента может еще изменяться в ту или иную сторону в зависимости от расстояния активного элемента по отношению к рефлектору или директору. В справочниках по антеннам приводятся графики или формулы для нахождения коэффициента укорочения вибратора в свободном пространстве в зависимости от отношения длины волны к диаметру вибратора. В действительности коэффициент укорочения определить точнее довольно сложно, т.к. существенное влияние оказывает высота подвеса антенны, окружающие предметы, проводимость почвы и т.п. В связи с этим, при изготовлении антенны, используют дополнительные элементы подстройки, позволяющие в небольших пределах изменять линейные размеры элементов. Одним словом «доводить» антенну до рабочего состояния лучше на месте её постоянного расположения. Обычно, если антенна проволочная типа диполя или Инвертед V, укорачивают (или удлиняют) провод, подключенный к центральной жиле фидера. Так меньшими изменениями можно добиться большего эффекта. Таким образом настраивают антенну на рабочую частоту. Кроме этого, изменяя наклон лучей в Инвертед V, подстраивают по минимуму КСВ. Но и этого может оказаться недостаточно. Об этом ниже.

Импеданс или входное сопротивление (или сопротивление излучения):
Умное слово Импеданс обозначает комплексное (суммарное) сопротивление антенны и оно изменяется вдоль ее длины. Точка максимального тока и минимального напряжения соответствует наименьшему импедансу и называется точкой возбуждения. Импеданс в этой точке называется входным импедансом. Реактивная составляющая входного импеданса на резонансной частоте теоретически равна нулю. На частотах выше резонансной, импеданс носит индуктивный характер, а на частотах ниже резонансной - емкостной. На практике реактивная составляющая в большинстве случаев меняется от 0 до +/-100 Ом. Импеданс антенны может зависеть и от других факторов, например, от близости расположения к поверхности Земли или каким-либо токопроводящим поверхностям. В идеальном случае симметричный полуволновой вибратор имеет сопротивление излучения 73 Ом, а четвертьволновый несимметричный вибратор (читай штырь) - 35 Ом. В реальности влияние Земли или проводящих поверхностей может изменить эти сопротивления от 50 до 100 Ом для полуволновой и от 20 до 50 Ом для четвертьволновой антенны. Известно, что такая антенна, как Инвертед V, из-за влияния Земли и других объектов никогда не получается строго симметричной. И чаще всего сопротивление излучения в 50 Ом оказывается смещено от середины. (Следует одно плечо укоротить, а другое увеличить на эту же величину.) Так, например, три противовеса чуть короче четверти волны расположенные под углом в 120 градусов в горизонтальной и вертикальной плоскостях, превращают сопротивление GP в очень удобные для нас 50 Ом. И вообще сопротивление антенны чаще «подгоняют» под сопротивление линии передачи, чем наоборот, хотя известны и такие варианты. Этот параметр очень важен при конструировании узла питания антенны. Не специалисты и не очень опытные радиолюбители, я, например, даже не догадываются, что активные элементы во многодиапазонных антеннах можно подключать физически не все! Например, очень распространенная конструкция, когда непосредственно к фидеру подключается только два, а то и один элемент, а остальные возбуждаются переизлучением. Даже жаргонное слово такое есть – «переопылением». Конечно это не лучше чем прямое возбуждение вибраторов, но очень экономно и сильно упрощает конструкцию и вес. Пример – многочисленные конструкции трехдиапазонных антенн типа Уда-Яги. Русские Яги в том числе. Это конструкции линейки XL222, XL335 и XL347. Активное питание всех элементов – это классика, так сказать. Всё по науке, максимальная полоса пропускания без завалов, намного лучше диаграммы направленности и соотношения Front/Back. Но всё хорошее всегда дороже. И тяжелее : -) Поэтому за этим тянется более могучая мачта, такая же поворотка, площадь под растяжки и т.д. и т.п. Для нас, потребителей, стоимость – не последний аргумент : - ). Не следует забывать и о таком приёме как симметрирование. Оно необходимо для устранения «перекоса» при питании симметричной антенны несимметричной линией питания (в нашем случае коаксиальный кабель) и вносит значительные изменения в реактивную составляющую сопротивления приближая его к чисто активному.


На практике это или специальный трансформатор именуемый балун (баланс-унбаланс) или просто некоторое количество ферритовых колец, надетых на кабель вблизи точки подключения антенны. Обратите внимание, что когда мы говорим "балун-трансформатор", то имеем в виду что в этом случает реально транфсормируется импеданс, а если это просто балун, то скорее это дроссель включенный в цепь оплетки кабеля. Обычно даже для диапазона 80 метров хватает десятка колец (типоразмер по кабелю, проницаемость что-нибудь от 1000НН и меньше). На диапазонах выше и того меньше. Если кабель тонкий, и есть одно или несколько колец большого диаметра, можно поступить наоборот: намотать на колце(цах) несколько витков кабелем. Важно: из всех витков что помещаются, половину надо намотать в другую сторону. У меня на диполе 80-ти метрового диапазона 10 витков кабеля на кольце 1000НН (рис.5), а на трехдиапазонном гексабиме(спайдере) 20 колец надетых на кабель. Их общее сопротивление (как индуктивность) на рабочей частоте должно быть более 1 килоОма. Это исключит протекание тока по оплетке кабеля, тем самым достигается симметричное возбуждение в точке подключения.

Самое практичное решение, в связи со своей простотой и эффективностью применяемое повсеместно – это 6-10 витков кабелем питания в катушку диаметром 20 сантиметров (витки следует закрепить или на каркасе или пластиковыми направляющими так, чтобы получилась индуктивность , а не бухта кабеля : - ). На фото это можно хорошо рассмотреть. Этот прием отлично сработает и на вашем обычном диполе. Попробуйте, и вы сразу заметите разницу в уровне TVI.


Усиление
Если антенна излучает одинаковую мощность абсолютно во всех направлениях, она называется изотропной. Т.е. диаграмма направленности – сфера, шар. Реально такая антенна не существует, поэтому её еще можно назвать виртуальной. У неё только один элемент – у неё нет усиления. Понятие «усиление» может применить только к многоэлементным антеннам, оно образуется за счет переизлучения синфазных электромагнитных волн и сложения сигналов на активном элементе. Всем нам знакома ситуация с плохой связью мобильных телефонов в сельской местности? И как мы её решаем? Находим длинный токопроводящий предмет и подносим к нему «мобилу» как можно ближе. Качество связи возрастает. Конечно же, за счет переизлучения найденным нами токопроводящим предметом сигналов базовой станции. Те, кто постарше, может быть помнят аналогичную ситуацию с транзисторными приемниками 60-тых. Слушали «Битлз». Та же ситуация. Особенно это было заметно на магнитных антеннах: из-за большого количества витков магнитной антенны суммируемое переизлучаемое напряжение было больше. Особый случай, иногда употребляют слово «усиление» в отношении одиночного штыря для определения насколько вертикальная составляющая излучения меньше излучения в горизонтальной плоскости. Априори это не есть усиление – это скорее коэффициент трансформации : - ) Не путайте с фазированными или коллинеарными вертикалами: в них два или больше элементов, и у них есть реальный коэффициент усиления. Высокий коэффициент усиления можно получить, сконцентрировав энергию излучения в одном направлении. Коэффициент направленного действия (КНД) является мерой увеличения потока мощности за счет сжатия диаграммы направленности. Антенна может иметь высокий КНД, но малый коэффициент усиления, если омические потери в ней велики и «съедают» полученное за счет переизлучения полезное напряжение. Коэффициент усиления рассчитывается сравнением напряжения на измеряемой антенне, с напряжением на эталонном полуволновом диполе, работающем на той же частоте, что и измеряемая антенна, и том же удалении от передатчика. Обычно коэффициент усиления выражается в децибелах по отношению к эталонному диполю - dB. Точнее это будет называться dBd. А вот если сравнивать с виртуальной, изотропной антенной, то тогда величина будет выражаться в dBi и само число будет несколько больше, потому что диполь всё-таки имеет какие-то направленные свойства – максимумы в направлении перпендикулярном полотну, если помните, а изотропная антенна нет. В знаменателе меньшее число, поэтому и отношение больше. Но вы на них не «введитесь», мы практики, смотрим всегда на dBd. Вот так плавно мы подошли к понятию.

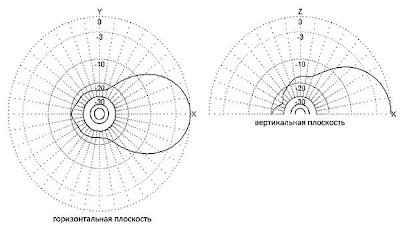

Диаграмма направленности
Антенны стараются конструировать таким образом, чтобы они имели максимум коэффициента усиления (принимали и передавали) в заранее выбранном направлении. Это свойство называется направленностью. Характер излучения антенны в пространстве описывается диаграммой направленности. Кроме излучения в основном (главном) направлении, существуют побочные излучения — задние и боковые лепестки. Диаграмму направленности передающей антенны можно построить, поворачивая ее и измеряя напряженность поля на фиксированном расстоянии и не изменяя частоту передачи. Эти измерения преобразованные в графическую форму дают представление в каком направлении антенна имеет максимальный коэффициент усиления, т.е. полярная диаграмма показывает направление, в котором концентрируется энергия, излучаемая антенной в горизонтальной и вертикальной плоскостях. В радиолюбительской практике это наиболее сложный вид измерений. Проводя измерения в ближней зоне необходимо учитывать ряд факторов влияющих на достоверность измерений. Любая антенна кроме основного лепестка имеет еще и ряд боковых лепестков, в диапазоне коротких волн мы не можем поднять антенну на большую высоту. При измерениях диаграммы направленности в диапазоне КВ боковой лепесток отразившись от Земли или от ближнего здания может попасть на измерительный зонд, как в фазе так и в противофазе, что приведет к ошибке в измерениях.

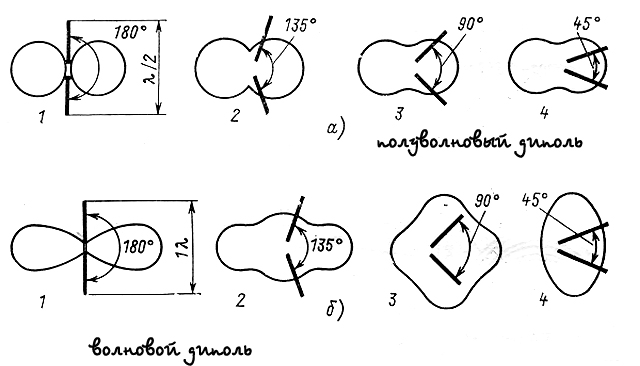

Диаграмма направленности есть и у простых проволочных антенн. Например у диполя - восьмерка с глубокими провалами в диаграмме, что не есть хорошо. То же самое у популярной антенны Inv. V. Если все хорошо помнят учебники по радиотехнике или Ротхаммеля, то инвертед ви (диполь) имеет восьмерочную диаграмму. Т.е. есть глубокие провалы. А если поменять положение полотен, поменять местами одну пару (сдвинуть полотна одной антенны например под углом 90 градусов), то диаграмма начинает приближаться к условно говоря толстой сардельке. Но самое главное - пропадают провалы, а диаграмма "округляется". У диполя достаточно изменить угол между половинками. А если сделать у волнового диполя этот угол равным 90°, то с некоторой натяжкой диаграмму излучения можно назвать круговой.






Полоса пропускания
Как правило, различают два класса антенн: узкополосные и широкополосные. Очень важно, чтобы в рабочем интервале частот поддерживалось хорошее согласование и заданное усиление. Полоса пропускания антенны не должна меняться при перестройке по частоте передатчика или приемника. К узкополосным антеннам относятся все простые резонансные антенны, а также направленные такие как "волновой канал” и "квадрат”. Меня, как заядлого телеграфиста, вполне устраивают антенны с полосой 100 кгц, но есть универсалы, любители SSB, поэтому производители антенн стараются обеспечить полосу пропускания равную ширине радиолюбительских участков. Например, антенна волновой канал” на радиолюбительский диапазон 14 МГц должна иметь полосу пропускания не менее 300 кГц (14000 - 14300 кГц) и к тому же хорошее согласование в этой полосе частот. Широкополосные антенны отличаются большим диапазоном изменения частот, в котором сохраняются рабочие свойства антенны, во много раз превосходящим в этом отношении резонансные системы. К ним относятся логопериодические и спиральные антенны.


Коэффициент полезного действия (КПД)
Часть подводимой к антенне мощности излучается в пространство, а другая часть в проводниках антенны превращается в тепло. Поэтому, антенну можно представить как эквивалентное нагрузочное сопротивление состоящее из двух параллельных составляющих: сопротивления излучения и сопротивления потерь. Эффективность антенны характеризуется ее КПД или отношением полезной (излучаемой) мощности к суммарной мощности, подводимой к антенне. Чем больше сопротивление излучения по отношению к сопротивлению потерь, тем больше КГIД антенны. Совершенно очевидно, что хорошие электрические контакты и небольшие омические сопротивления (толщина элементов) – это хорошо.

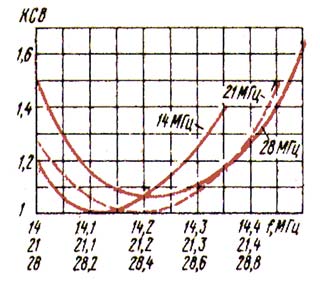

КСВ
Как видите, этот параметр интересует нас в поледнюю очередь и не является главным. (Не дай бог вам подумать, что его плохому значению можно не огорчаться. Если КСВ более двух – это плохо). Если антенна настроена в резонанс и в ходе настройки мы скомпенсировали ее реактивность, и согласовали с фидером питания по сопротивлению, то КСВ будет равен единице. Только не используйте в качестве КСВ-метра встроенный в трансивер прибор. Он скорее индикатор. Плюс ко всему не всегда вылючается автотюнер. А мы ведь хотим знать правду. :-) И еще не забудьте про симметрирование (см. выше). Известно, что можно запитывать антенны коаксиальным кабелем любой длинны, на то он и несимметричный коаксиальный кабель, но в случае, когда по одному кабелю запитывается две антенны, лучше убедиться, что для обоих расчетных частот длинна кабеля кратна полуволне. Например, для частоты 14,100 длина кабеля должна быть:

100 / 14,1 х 1; 2; 3; 4 и т.д. = 7,09м; 14,18м; 21,27м; 28,36м и т.д.
Для 21,100мгц соответственно:
100 / 21,1 х 1; 2; 3; 4 и т.д. = 4,74м; 9,48м; 14,22м; 18,96м; 23,70; 28,44 и т.д.
Обычно народ считает приоритетным минимальную длину фидера, а если просчитать немного большие длины, то мы увидим, что для диапазонов 15 и 20 метров первая "кратность" наступит при длине кабеля 14,18 и 14,22 метра, вторая, соответственно, 28,44 метра и 28,36 метра. Т.е. разница в 4-ре сантиметра, длинна разъема PL259. :-) Этой величиной пренебрегаем и имеем один фидер для двух антенн. Просчитать «кратную длину» фидера для диапазонов 80 и 40 метров для вас теперь не составит труда. Если мы не забыли про симметрирование, теперь мы можем настраивать антенну с уверенностью в том, что фидер не вносит никаких помех в чистоту эксперимента. : - ). Очень хороший вариант два двойных Инвертед Ви на двух мачтах: 40 и 80 + 20 и 15 метров. С таким вариантом (ну еще GP на 28 мгц на случай если будет прохождение) EN5R выезжает практически во все экспедиции.
Ну, вот теперь мы вооружены теоретическими знаниями о свойствах антенн и адекватно можем воспринимать советы по их исполнению и настройке. Конечно же всё теоретически, потому что вам на месте видней. Самый популярный среди антенн у радиолюбителей – диполь. Итак, исходные условия: мы можем поднять-опустить диполь в течении получаса и много раз в день. Тогда, скорее всего, нет смысла тратить время на предварительную настройку его на земле: это нетрудно будет выполнить для его работы на высоте подвеса. Из предварительных теоретических познаний вам понадобится только сведения о том, что рабочая частота диполя вблизи земли с подъемом «уйдет» вверх на 5-7 процентов. Например, для 20-ти метрового диапазона это 200-300 кгц.
Для настройки в резонанс с рабочей частотой обычного диполя можно использовать (кроме системы опустить-отрезать-поднять) или свип-генаратор (многие знают этот прибор под именем ГКЧ), или ГИР или, на худой конец, ГСС и осциллограф. Понятно, что если таких приборов нет, то придется настраивать полотно диполя в резонанс с помощью обыкновенного индикатора поля, или как его еще называют – зонд. Это обычный диполь с длинной полотен не менее чем в десять раз меньше чем расчетная длинна самой антенны, подключенный к выпрямительному мосту (лучше на германиевых диодах – будет реагировать на меньшее напряжение), нагруженному на обычный стрелочный прибор – микроамперметр с максимальным размером шкалы (чтобы лучше видно было : - ) Лучше будет если зонд будет с контуром(фильтром) на рабочую частоту, чтобы не настроиться на мобилку соседа, и с усилителем. Например такой. Понятно, что подгоняем длину диполя по максимуму его излучения на рабочей частоте. Минимум КСВ в этом случае должен образоваться автоматом. Если нет, вспоминаем про симметрирование. Если не помогает и значение КСВ всё еще высокое – придется вспомнить о способах согласования. Хотя это бывает очень редко.
Следующая по сложности композиция – несколько диполей по одному кабелю. Ну, про кабель читайте выше, а про полотна следует знать следующее: для их минимального влияния одного на другой их следует растягивать под углом в 90 градусов. Если такой возможности нет, то после коррекции длинны одного, скорее всего, придется корректировать и другой. Несколько inv V. по одному кабелю – вариант описанный выше и отличается только тем, что «подровнять» КСВ к минимальному значению можно регулируя угол наклона полотен в вертикали (к мачте), что, конечно, проще, чем изготовление согласующего устройства и даже проще очередной подгонки динны полотна.
Итак, выясняется, что должна выполняться последовательность действий – сначала антенну настраивают в резонанс, а затем добиваются минимального КСВ в необходимой полосе частот. Всё это справедливо для простых дипольных антенн. И очень усложняется, в случае если антенна многоэлементная. В этом варианте без специальных приборов не обойтись, так как следует настроить не только систему с несколькими неизвестными, но еще и добиться вполне определённых направленных свойств. Настройка включает в себя измерение основных параметров антенны и коррекцию их путем подгонки линейных размеров элементов антенны, расстояний между элементами, настройки согласующих и симметрирующих устройств. Совет: доверьтесь специалистам. Как говорил известный белорусский коротковолновик Владимир Приходько EW8AU, «настраивая антенну только по КСВ, можно из антенны сделать хорошую согласованную нагрузку для выходного каскада передатчика. Он хорошо будет работать в нормальном режиме, только антенна при этом может иметь плохую диаграмму направленности, низкий коэффициент полезного действия, часть мощности будет расходоваться на нагрев элементов антенны и антенно-фидерного тракта и самое неприятное, что может быть для радиолюбителя – это помехи телевидению».

http://gosh-radist.blogspot.com/p/i.html
« Последнее редактирование: 07 Сентября 2012, 23:22:45 от RAØZHM »

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Просто об антеннах и их настройках
« Ответ #1 : 28 Ноября 2012, 12:53:54 »
Нашел интересную статейку, о монтаже антенны на садовом участке. Общая длинна мачты с антенной, примерно 25 метров.

Пособие по строительству антенно-мачтовых устройств

Цитировать (выделенное)
Данная статья предназначена для КВ радиолюбителей, в качестве одного из вариантов строительства АМУ (антенно-мачтовых устройств). Собственно это способ поделиться своими практическими решениями в данном вопросе. Думаю полезно будет для молодых АМУ-строителей. Хочу пожелать всем, кто своими руками творит, обобщать опыт строительства аналогичных конструкций и приемов монтажа, брать на вооружение самое рациональное, ведь все гениальное — просто! Удачи в коротковолновом хобби!

Строительство антенно-мачтовых устройств — дело важное и ответственное. Вопросы безопасности должны быть на первом месте. Необходимо продумать всю последовательность действий при подготовке конструкции, ее размещение на намеченной территории, а также материалов, из которых она будет изготовлена. Элементы не должны мешать владельцу и соседям (если таковые имеются), особенно это касается случая, когда конструкция возводится на дачном участке или в иной плотной застройке. Тщательное планирование расположения на местности, способы подъема и удобства монтажа, кратчайшие расстояния для прокладки кабелей питания, установка лебедки и прочие мелочи, должны быть учтены на стадии проектирования, устранять или переделывать всегда бывает сложнее, чем построить заново. Не торопитесь, ничто не должно омрачить результат вашего труда, ибо настоящий кайф вы получите от первой проведенной связи на новой конструкции.

Подробней: http://www.radioscanner.ru/info/article499/

Оффлайн Барон

  • Новичок
  • *
Re: Просто об антеннах и их настройках
« Ответ #2 : 27 Декабря 2013, 22:12:06 »
Доброго  время вам! .. читал об Антенах но не до конца понял ..есть от телевизора  с кинескопа полу кольца . они пригодны на кабель? \  на  Антену  \ и  какой эффект  и чего происходит  поставив их ..пожалуйста  напишите без грамотному... всё новое  интересно  у  меня  много  вопросов  будет простите..  когда  ставил кольцо  то  сигнал почему то падал на КСВ метре и отражонка тоже ...и должен кабель  грется и ли нет ... в чём  выиграш  этой конструкции   спасибо     спросить пока не у кого   извините...

Оффлайн RAØZIJ

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
Re: Просто об антеннах и их настройках
« Ответ #3 : 11 Декабря 2015, 12:37:22 »
Неплохая статья про набивший оскомину КСВ :)

Все о коэффициенте стоячей волны

• В линии с КСВ>1 наличие отраженной мощности не приводит к потерям передаваемой мощности, хотя некоторые потери наблюдаются из-за конечного затухания в линии в фидерной линии без потерь нет потерь мощности из-за отражения независимо от величины КСВ. На всех KB диапазонах с кабелем, имеющим низкие потери, потери в рассогласованной линии обычно незначительны, однако на УКВ могут быть существенными, а на СВЧ—даже чрезвычайно большими. Затухание в кабеле зависит, прежде всего, от характеристик самого кабеля и его длины. При работе на KB кабель должен быть очень длинным или очень плохим, чтобы потери в кабеле стали весьма существенными.

• Отраженная мощность не течет обратно в передатчик и не повреждает его. Повреждения, иногда приписываемые высокому КСВ, обычно вызывает работа выходного каскада передатчика на рассогласованную нагрузку. Передатчик не «видит» КСВ, он «видит» только импеданс нагрузки, который зависит и от КСВ. Это означает, что импеданс нагрузки можно сделать точно соответствующим требуемому (например, с помощью антенного тюнера), не беспокоясь о КСВ в фидере.

• Усилия, затрачиваемые на снижение КСВ ниже 2:1 в любой коаксиальной линии, вообще представляются затраченными впустую — с точки зрения увеличения эффективности излучения антенны, но целесообразны в том случае, если схема защиты передатчика срабатывает, например, при КСВ>1,5.

• Высокий КСВ не обязательно указывает, что антенна работает плохо — эффективность излучения антенны определяется соотношением ее сопротивления излучения к общему входному сопротивлению.

• Низкий КСВ — не обязательно свидетельство того, что антенная система является хорошей. Напротив, низкий КСВ в широкой полосе частот является поводом для подозрений, что, например, в диполе или вертикальной антенне велико сопротивление потерь, обусловленное плохими соединениями и контактами, неэффективной системой заземления, потерями в кабеле, попаданием влаги в линию и т.д. Так, эквивалент нагрузки обеспечивает в линии КСВ=1,0, но он вообще не излучает, а короткая вертикальная антенна с сопротивлением излучения 0,1 Ом и потерями сопротивления 49,9 Ом излучает лишь 0,2% от поступающей мощности, обеспечивая при этом КСВ 1,0 в фидере.

• Для достижения максимального ВЧ тока излучатель антенной системы не обязательно должен иметь резонансную длину и не требует фидера определенной длины. Существенное рассогласование между линией питания и излучателем не препятствует поглощению излучателем всей реально поступающей мощности. При использовании соответствующего согласования (например, антенного тюнера) для компенсации реактивности не резонансного излучателя в месте подключения фидерной линии случайной длины антенная система является согласованной, и фактически вся подводимая мощность может эффективно излучаться.

• На КСВ в фидерной линии не влияет настройка антенного тюнера, установленного возле передатчика. Низкий КСВ в линии, достигнутый с помощью тюнера, обычно является свидетельством того, что в процессе настройки тюнера произошло рассогласование между передатчиком и входом антенного тюнера, и передатчик работает на несогласованную нагрузку.

• Вопреки расхожим представлениям, с хорошим симметричным (балансным) антенным тюнером и открытой двухпроводной фидерной линией излучение питаемого в центре диполя длиной 80 м, работающего в диапазоне 3,5 МГц, не намного эффективнее излучения такой же антенны длиной 48 м, работающей в том же диапазоне и с той же мощностью передатчика. Эффективность излучения диполя, настроенного в резонанс на частоте, например, 3750 кГц, практически такая же, как и на частоте 3500 или 4000 кГц при использовании любого фидера разумной длины; хотя можно ожидать, что КСВ на краях диапазона может достигать 5 и что коаксиальный кабель в действительности будет работать как настроенная линия. В этом случае, разумеется, потребуется использовать соответствующее устройство согласования (например, антенный тюнер) между передатчиком и фидером. Если для достижения согласования коаксиальный фидер любой антенной системы требует определенной длины, тот же самый входной импеданс можно получить с кабелем любой длины с помощью соответствующей простой цепи согласования из индуктивностей и емкостей.

• Высокий КСВ в коаксиальном фидере, вызванный значительным рассогласованием характеристического сопротивления линии и входного сопротивления антенны, сам по себе не вызывает появления ВЧ тока на внешней поверхности оплетки кабеля и излучения фидерной линии. В диапазонах коротких волн высокий КСВ в любой открытой линии, работающей с высоким КСВ, не будет ни вызывать протекание антенного тока по линии, ни приводить к излучению линии при условии, что токи в линии сбалансированы, и расстояние между проводниками линии мало по сравнению с рабочей длиной волны (это справедливо и на УКВ при условии отсутствия острых изгибов линии). Ток на внешней поверхности оплетки фидера и излучение фидера практически отсутствуют, если антенна сбалансирована относительно земли и фидера (например, при использовании горизонтальной антенны фидер должен располагаться вертикально); в таких случаях не нужно применять симметрирующие устройства (балуны) между антенной и фидером.

• КСВ-метры, установленные на участке между антенной и фидером, не обеспечивают более точное измерение КСВ. КСВ в фидере не может регулироваться изменением длины линии. Если показания КСВ-метра при перемещении по линии существенно различаются, это может указывать на антенный эффект фидера, вызываемый током, текущим по внешней стороне оплетки коаксиального кабеля, и/или на плохую конструкцию КСВ-метра, но не на то, что КСВ изменяется вдоль линии.

• Любая реактивность, добавленная к существующей резонансной нагрузке (имеющей только активное сопротивление) с целью снижения КСВ в линии, вызовет только увеличение отражения. Самый низкий КСВ в фидере наблюдается на резонансной частоте излучающего элемента и совершенно не зависит от длины фидера.

• Эффективность излучения диполей различных типов (из тонкого провода, петлевого диполя, «толстого» диполя, трапового или коаксиального диполя) практически одинакова при условии, что каждый из них имеет незначительные омические потери и питается одинаковой мощностью. Однако «толстые» и петлевые диполи имеют более широкую рабочую полосу частот по сравнению с антенной из тонкого провода.

• Если входное сопротивление антенны отличается от характеристического сопротивления фидерной линии, то сопротивление нагрузки передатчика может весьма значительно отличаться от характеристического сопротивления линии (если электрическая длина линии не кратна L/2), и от сопротивления в месте подключения к антенне. В этом случае импеданс нагрузки передатчика зависит еще и от длины фидера, который действует как трансформатор сопротивлений. В таких случаях, если не установлена подходящая цепь согласования между передатчиком и линией передачи, импеданс нагрузки может быть комплексным (т.е. иметь активную и реактивную составляющие), и с ним выходная схема передатчика может не справиться. В этом случае изменением длины линии передачи иногда удается обеспечить согласование нагрузки с передатчиком — именно это обстоятельство, скорее чем любые потери, связанные с КСВ, привело к возникновению многих неверных представлений о работе фидерных линий.

• Любая питаемая в центре антенна любой разумной длины с любым типом фидера с низкими потерями будет обеспечивать достаточно эффективное излучение электромагнитной энергии. При этом, как правило, требуется хороший антенный тюнер, если передатчик рассчитан на работу с низкоомной нагрузкой (например, 50 Ом). Этим объясняется тот факт, что многие годы питаемый в центре диполь остается популярной многодиапазонной антенной.

«RadCom»

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Просто об антеннах и их настройках
« Ответ #4 : 20 Января 2016, 16:55:19 »
Поставил антенну (фото). По другому, пока никак...
На фото, красным цветом обозначена центральная жила, синим оплетка.
Вопрос знатокам, куда лупит диполь и какая диаграмма направленности?

При таком расположении, сегодня 20.01.16 принимал UR4MCF (Украина. Луганская обл.)
И так же удалось связаться; с UR8EW Высшетарасовка, Днепропетровская обл. Украина - рапорт 52-53.

p.s. В антенне всего: 80-90 ватт...

« Последнее редактирование: 20 Января 2016, 16:57:53 от RAØZHM »

Оффлайн RAØZIJ

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
Re: Просто об антеннах и их настройках
« Ответ #5 : 20 Января 2016, 17:52:31 »
Саша, пиши тогда, пожалуйста, полную информацию: UTC, частота. Чтобы иметь представление.
А вообще снова подтверждается, что лучше иметь хорошее тихое QTH, чем киловатт в антенне. :)

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Просто об антеннах и их настройках
« Ответ #6 : 20 Января 2016, 18:20:41 »
Цитировать (выделенное)
Саша, пиши тогда, пожалуйста, полную информацию: UTC, частота. Чтобы иметь представление.

Поправочка...

Полное QSO: UR8EW, 14.170 кгц, 05:50 UTC, 52-53. (г. Высшетарасовка, Днепропетровская обл. Украина RDA/URDA #DN-40)

Только прием: UR4MCF, 14.162 кГц, 05:27 UTC, - Я его принимал на 55-57. (пос. Троицкое, Луганская обл. 92100, Украина, RDA/URDA #LU-35)

Так же был прием: Архангельск, Нижний Новгород, Москва, Краснодар и еще многие станции. Но к сожалению, с 1 кВт в у корреспондентов, не давало возможности мне пробиться, с моими-то 80-90 ваттами.

Радио прохождение так же внезапно закрылось, как и началось...


Оффлайн 915

  • Постоялец
  • ***
  • Александр
    • Владавтоканал
Re: Просто об антеннах и их настройках
« Ответ #7 : 20 Января 2016, 19:32:51 »
Диаграмма - "восьмёрка" с окружностями, расположенными перпендикулярно сине-красной линии. Грубо: максимумы на север и юг полуострова.

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Просто об антеннах и их настройках
« Ответ #8 : 20 Января 2016, 20:40:33 »
Цитировать (выделенное)
Диаграмма - "восьмёрка" с окружностями, расположенными перпендикулярно сине-красной линии. Грубо: максимумы на север и юг полуострова.
Возможно в теории, так оно и есть, но на практике , как-то что все наоборот....

Такое ощущение, что диаграмма направленности, лупит не  восьмеркой перпендикулярно полотну,  а вдоль него...
Судя по по радиообмену, с корреспондентами...

На днях, попробую 10 метровый штырь поставить, посмотрим что лучше...

Оффлайн 915

  • Постоялец
  • ***
  • Александр
    • Владавтоканал
Re: Просто об антеннах и их настройках
« Ответ #9 : 20 Января 2016, 21:01:45 »
Нарисованная в теоретических трудах "восьмёрка" вовсе не означает полное отсутствие сигнала от боковых его источников. В этом можно убедиться с более "острой" антенной, покрутив, к примеру, многоэлементную ягу.

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Просто об антеннах и их настройках
« Ответ #10 : 24 Января 2016, 09:23:28 »
Цитировать (выделенное)
Нарисованная в теоретических трудах "восьмёрка" вовсе не означает полное отсутствие сигнала от боковых его источников. В этом можно убедиться с более "острой" антенной, покрутив, к примеру, многоэлементную ягу.

Цитировать (выделенное)
Диаграмма - "восьмёрка" с окружностями, расположенными перпендикулярно сине-красной линии. Грубо: максимумы на север и юг полуострова.

Я конечно теоретически понимаю, что у диполя диаграмма направленности 8, но практически происходит, как-то наоборот и хаотично.

Сегодня на 40-ке (7.125 кгц) было отличное прохождение с 6 и 7 районов. RT6DE, RA7T

RT6DE - его только принимал, но на 59+10.
RA7T - полное QSO, с его стороны рапорт 55-56, с моей 59.

p.s. Как-то так антенна работает...


« Последнее редактирование: 24 Января 2016, 09:44:48 от RAØZHM »

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
Re: Просто об антеннах и их настройках
« Ответ #11 : 24 Января 2016, 10:14:15 »
А не могло быть в тех условиях так, что сигнал многократно переотразился от гор и полетел в том направлении?

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Просто об антеннах и их настройках
« Ответ #12 : 24 Января 2016, 11:06:00 »
Цитировать (выделенное)
А не могло быть в тех условиях так, что сигнал многократно переотразился от гор и полетел в том направлении?
Возможно, но для сурогатки, с таким низким подвесом, наверное это неплохо...
Сегодня диполь, поменяю на штырь, посмотрим как он неделю поработает...

Оффлайн 915

  • Постоялец
  • ***
  • Александр
    • Владавтоканал
Re: Просто об антеннах и их настройках
« Ответ #13 : 24 Января 2016, 11:17:32 »
7 МГц не отразится от гор.

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Просто об антеннах и их настройках
« Ответ #14 : 24 Января 2016, 16:36:39 »
Диполь убрал, поставил штырь 10 метров...
Первое QSO - RW0UM 14.173 -59, JH1DRF 21.250 - 59, UA0CHE 14.173 - 58.
На слух, вроде получше стало на 1-2 балла по S - метру, но и шумности прибавилось...
Посмотрим, как он дальше покажет себя в работе.


p.s. Антенну делал на скорую руку, т.к. завтра в обед приезжает комиссия, надо успеть.
40-ка, гремит Японцы на 59+20!!!
