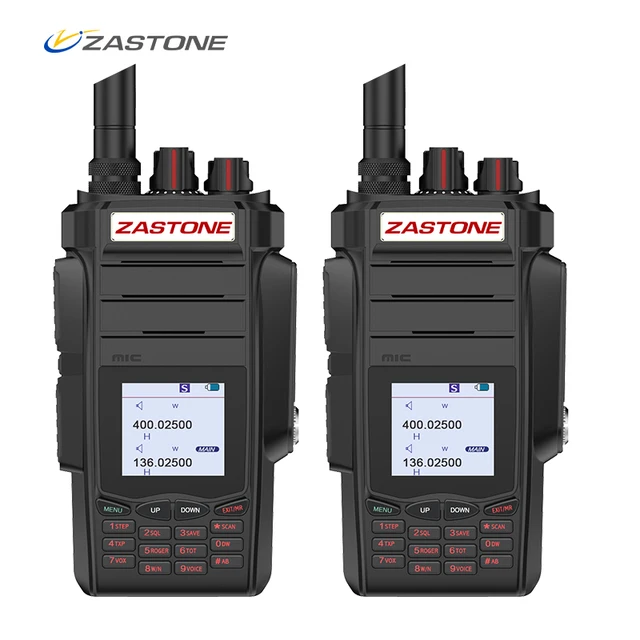

Радиостанция ZASTONE A19
« : 04 Мая 2018, 20:36:31 »
Радиостанция ZASTONE A19



Вышла в свет, новая 2-х диапазонная радиостанция ZASTONE A19. Мощность 10 ватт.
Независимое меню, для 2 частот и 2 отдельных приемника. Чувствительность 0.1 мкв
Цветной дисплей, модуляцию очень чистая и громкая.

В данный момент, станция тестируется. Подробный отчет, будет ближе к 15.05.18г.
По отзывам пользователей, очень хорошая радиостанция.
« Последнее редактирование: 04 Мая 2018, 20:51:51 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #1 : 23 Мая 2018, 19:10:45 »
Продолжаем обзор радиостанции ZASTYONE  A19

Диапазон: 136-174/400-470 МГц, мощность: 10 ватт.


Экран и индикация:
Дисплей многофункциональный. Имеет лунно-белую подсветку, с символами черного цвета. Размер дисплея, квадратный небольшой, всего 2.5 на 2.5 см. (Черную каемку, в расчет не берем). Читаемость символов неплохая, но для людей со слабым зрением, разбирать будет проблематично. Аналогичный дисплей, используется во многих других станциях.
Индикатор приема-передачи, выполнен сверху и имеет два цвета. Передача - красный, прием - синий.

Клавиатура и управление:
Клавиатура, довольно мелкая и это создает некоторые трудности при нажатии клавиш. Разборчивость символов, так же не очень яркая (Красные буквы, на черном фоне). Сами клавиши, нажимаются жестко и четко.
Клавиши передачи PTT независимые, для каждой частоты. Сделана по аналогии BAOFENG UV-82.

Меню:
Меню отдельное, для каждой строчки с частотой!!!
Меню имеет 51 пункт. Вход в меню, осуществляется клавишей «MENU», а выход клавишей «EXIT/MR». Переход по значениям меню, осуществляется 2 способами:
1 - клавишами "UP" или "DOWN", расположенными на клавиатуре,
2 - валкодером, расположенным, рядом с регулятором громкости.

К примеру, нужно поменять значение шумоподавителя SQL. Нажимаем "MENU", далее клавишей "UP  DOWN" или валкодером,, переходим к пункту "02" (SQL). Еще раз нажимаем "MENU", высветиться значение шумоподавителя от 0 до 9. Меняем это значение, по своему желанию. Для записи нового значения, еще раз нажимаем "MENU".
Для выхода, нажимаем клавишу "EXIT/MR" или "PTT".

Так же в настройки меню, можно входить через сочетание клавиш: MENU + (1 STEP), MENU + (2 SQL). При таком варианте, попадаем сразу в конкретный пункт настройки и меняем его.

Приемник:
2 независимых приемника. И они действительно работают, независимо друг от друга.

Передатчик:
При заявленной мощности в 10 ватт, передатчик  выдаёт эту мощность! А не подобие, как во многих других моделях. Пишут 8 ватт, на самом деле 5 ватт.
Мощность на 144 МГц – 10.2 ватта, на 434.000 МГц – 9.2 ватта.
Тест по дальности, проверим позже.

Модуляция и динамик:
На мой взгляд, модуляция чуть зажата, преобладают средние частоты. Чувствительности микрофона хватает, микрофон облизывать не нужно. Звук в динамике, очень громкий и разборчивый, без искажений.

Аккумулятор:
Аккумулятор имеет напряжение 7.4 V, емкость 2800 мАч. Крепление АБ к корпусу станции, аналогично YAESU FT-60 и держит очень жестко. Сам аккумулятор на корпусе, имеет 4 контакта:  -, Т, С, + Но, судя по схемотехнике зарядного стакана, используются всего 2.
Изготовитель: Shenzhen Zastone Technology Co., Ltd.

Зарядное устройство:
Зарядное устройство довольно большое. Схемотехника зарядного стакана, построена на 2-х восьминожечных микросхемах: APM4953 (DNY1712) и CHK0501C (1217).
Пайка элементов, выполнена качественно, остатков флюса нет. Индикация: Красный - заряд АБ, зеленый - АБ заряжено.

Антенна:
Минимальное КСВ антенны, на 430 - 438 МГц - 1.5-1.7. Минимальное КСВ антенны, на 153 МГц - 1.5.



Теперь о непонятном:

1. При положении символа "MAIN", в верхнем положении. Клавиши передачи PTT, отрабатывают адекватно. Верх - верхняя строчка, низ - нижняя строчка. ("MAIN" - переключаем клавишей #AB)

При переключении символа "MAIN" в нижнее положение, происходит инверсия передачи. При нажатии на верхнюю клавишу "РТТ" - передача идет на нижней частоте, а при нажатии на нижнюю клавишу "РТТ" - передача идет на верхней частоте.
Нужна ли такой режим? Так можно и ошибиться.

2. Клавиша "EXIT/MR" имеет несколько режимов. (Нажимаем циклично).
Отображение частоты.
Отображение канала.
Отображение частоты и номера канала.
Отображение имени канала.[/i]


Пункты меню и фото внутренней части станции, рассмотрим в следующей серии...
« Последнее редактирование: 23 Мая 2018, 19:34:17 от RAØZHM »

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
Re: Радиостанция ZASTONE A19
« Ответ #2 : 24 Мая 2018, 10:04:04 »
Тест сделайте по возможности не только на дальность (наверно правильнее будет с разными антеннами) но и на продолжительность работы по возможности

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #3 : 24 Мая 2018, 10:15:55 »
Цитировать (выделенное)
Тест сделайте по возможности не только на дальность (наверно правильнее будет с разными антеннами) но и на продолжительность работы по возможности
Разрядил АБ полностью, сейчас снова зарядил. Проверю длительность работы, в режиме ожидания. Потом, проверю в среднем режиме пользования, именно на передачу. Вот и посмотрим на сколько хватит.

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #4 : 26 Мая 2018, 15:23:16 »
Продолжаем разбираться с радиостанцией ZASTONE A19.

При полном заряде АБ, станция в режиме приема (без передачи), проработала: 1 день 12 ч., с 09 до 21.00 + 2 день 12 ч., с 09.00 до 21.00 + 3 день 10 ч., с 11.00 до 21.00.
Итого: 34 часа.

Параметры МЕНЮ:

01 - STEP, установка шага настройки. (5, 6.25, 10, 12.5, 25, 50, 100 кгц).
02 - SQL, настройка порога шумоподавителя (0-9).
03 - SAVE, настройка режима экономии энергии АБ. (ON/OFF).
04 - TXP, выбор уровня излучаемой мощности. (LOW/HIGH).
05 - ROGER, голосовые подсказки начала и завершения передачи. (ON/OFF).
06 - TOT, таймер тайм-аута передачи (0-900  сек.).
07 - VOX, Настройка функции VOX. (0-9).
08 - WN, установка широкой или узкой полосы. (WIDE/NARROW).
09 - VOISE, режим озвучивания голосом. (ON/OFF).
10 - TOA, настройка сигнализации таймера тайм-аута передачи. (0-10/OFF).
11 - BEEP, настройка звуковых сигналов подтверждения нажатия клавишь. (ON/OFF).
12 - LANGUAGE, настройка голосовых подсказок. (INGLISH/CHINA).
13 - BLC, настройка блокировки занятого канала. (ON/OFF).
14 - SC-REV, режим сканирования частот или каналов. (TO/SE/CO).
15 - R-CTC, настройка принимаемого значения, тон CTCSS.
16 - T-CTC, настройка передаваемого значения, тон CTCSS.
17 - R-DCS, настройка принимаемого значения, тон DCS.
18 - T-DCS, настройка передаваемого значения, тон DCS.
19 - PF2, выбор режима боковой кнопки RF2.
20 - PF1, выбор режима боковой кнопки RF1.
21 - CH-MDF, режим отображения частоты, канала, имени. (FREQ/CH/CHFREQ/NAME).
22 - ABR, настройка автоматической подсветки дисплея. (0-20 сек).
23 - 0FF-SET, значение разноса частот, приема-передачи.
24 - SFT-D, направление смещения частоты. (+-).
25 - SECOND, настройка секундомера.
26 - CHNAME, редактирование имени канала.
27 - MEM-CH, программирование канала в память.
28 - DEL-CH, удаление канала из памяти.
29 - SCNCD, сканирование частот суб-тона (CTCSS/DCS).
30 - PONMSG, отображение индикации при включении (батарея, логотип).
31 - SP-MUTE, режим QT.
32 - ANI-SW, редактирование и передача ANI ID кода.
33 - ANI-EDIT, код ANI 101.
34 - DTMF-ST, DTMF кодирование.
35 - AVTOLOCK, автоблокировка клавиатуры. (ON/OFF).
36 - PRICH-SW, (ON/OFF).
37 - RPT, включение режима кросс-бенд. (ON/OFF). Работает отлично!
38 - RPT-SET, выбор режима кросс-бенд. (X-TWRPT/X-DIRPT).
39 - RPT-SPK, включение/выключение звука динамика, в режиме кросс-бенд. (ON/OFF).
40 - RPT-PTT, включение/выключение клавиши передачи PTT, в режиме кросс-бенд. (ON/OFF).
41 - SCANN-ADD,  ----
42 - ALERT, тон выхода в репитер. (1750).
43 - PTT-DLY, (03).
44 - PTT-ID, режим передачи ID. (BOT/EOT/BOTH).
45 - RING, рингтон (OFF/0-10S).
46 - SCG-A, (ALL/GL1-GL10).
47 - SCG-B, (ALL/GL1-GL10).
48 - TAIL, включение тона при работе через репитер. (ON/OFF).
49 - SC-QT, сканирование типа тона. (ALL/ENCODER/DECODER).
50 - SMUTESET, (OFF).
51 - SALLCODE, (01-20).
52 - SCREMBLER, функция скремблера. (ON/OFF). Не работает!
53 - RESET, инициализация настроек (VFOALL/RESET) сброс.




Отдельно хочу выделить работу кросс-бенда. Он действительно работает. Причем работает адекватно, в нескольких режимах.

1. Полный кросс, в оба диапазона. 144 <--->430 МГц. Не зависит от положения индикатора "MAIN". Режим X-TWRPT.
2. Режим работы репитера в одну сторону 144 ---> 430 или 430 --->144 МГц, зависит от положения индикатора "MAIN".  Режим X-DIRPT

Еще раз напомню, данная станция реально выдает 10 ватт! На обоих диапазонах.



p.s. В следующем обзоре, внутренняя часть радиостанции. Проверим насколько качественны монтаж и если ли защита от воды.
« Последнее редактирование: 26 Мая 2018, 15:36:01 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #5 : 31 Мая 2018, 21:26:00 »
Фото внутренней части, зарядного стакана.
Пайка выполнена качественно.

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #6 : 27 Июля 2018, 13:32:44 »
Радиостанция ZASTONE A19 (Так же, эту станцию выпускают под названием: YANTON UV-650)

В России, эта станция продается под названием: Альфа 85

Ссылка в России...

Естественно, по завышенным ценам!


Ссылка в Китае...



Цитировать (выделенное)
Альфа 85 имеет ударопрочный корпус и степень защиты IP 66. Это защита от морских волн или сильных водяных струй с любого направления и полная защита от пыли.

У этой станции нет защиты, по стандарту IP66!!! Хоть сам производитель это указывает сам.Т.к. разъем программирования, у нее обычный от BAOFENG UV-5R, UV-82. И он открыт и не защищен от воды! Если туда попадет вода, то станция сгорит.







Краткая инструкция по меню, во вложении.

Размер великоват оказался, ссылка со стороннего сайта.

Инструкция на ZASTONE A19
« Последнее редактирование: 27 Июля 2018, 17:28:07 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #7 : 26 Августа 2018, 11:15:12 »
Обновленная инструкция, на радиостанцию ZASTONE A19
Формат pdf.






ZASTONE A19

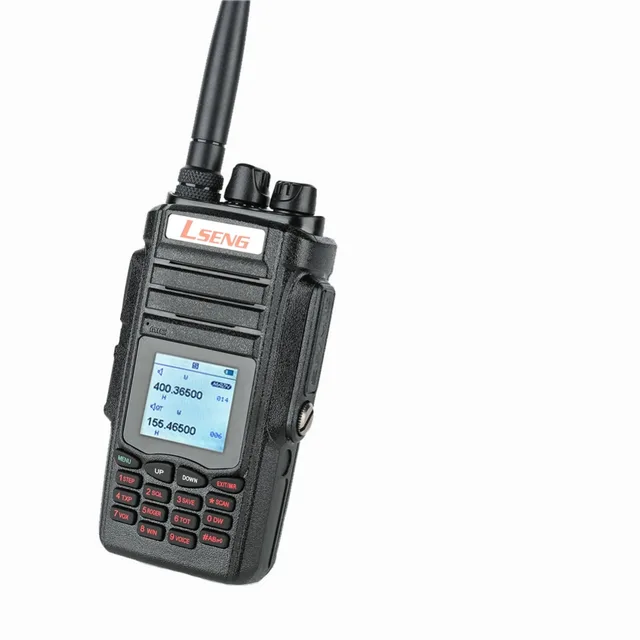

LSENG-T-650UV



АЛЬФА 80



.
.
.
.
.
ZASTONE A19 --->YANTON UV-650 UV--->АЛЬФА 85 ---> LSENG T-650UV

Естественно цена станции АЛЬФА 80 и АЛЬФА 85, для Российского рынка завышена. Тот же Китай, только с Русским названием.

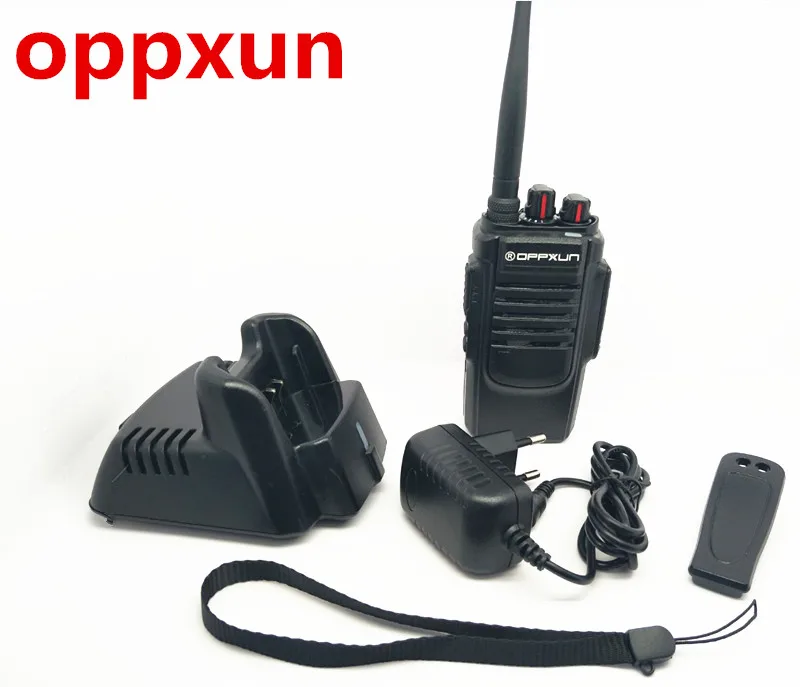

Так же, для более жестких условий (без дисплея), выпускается радиостанция LSENG T-650  ---> АЛЬФА 80 ---> OPPXUN T650 (Только диапазон 400-470 МГц).





« Последнее редактирование: 26 Августа 2018, 11:46:36 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #8 : 03 Сентября 2018, 00:58:13 »
На днях, протестировали функцию прямого ретранслятора 145.100 - 145.700 и междиапазонного ретранслятора "кросс-бенд". 144 - 430 МГЦ.



Тест проводили на пересеченной местности, примерное расстояние  3-4 км. от ретранслятора. В качестве базовой антенны, использовали 2-х диапазонную автомобилку SURMEN.
Мощность выставили полную - 10 ватт, Заряд АБ -100%

Кросс отрабатывает отлично, в обе стороны. Качество сигнала и модуляции хорошие.

Поигрались настройками:
38 - RPT-SET,выбор режима кросс-бенд.(X-TWRPT/X-DIRPT).
39 - RPT-SPK, включение/выключение звука динамика, в режиме кросс-бенд. (ON/OFF).
40 - RPT-PTT, включение/выключение клавиши передачи PTT, в режиме кросс-бенд. (ON/OFF).

Все функции, работают отлично.

Хорошо подойдет, для работы в ближней зоне 4-5 км. Возможна установка кросса, на складах, базах и ТЦ, где много железобетона и арматуры.
Можно использовать в лесу, и работать через авто.

« Последнее редактирование: 03 Сентября 2018, 01:05:36 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #9 : 02 Декабря 2018, 23:21:05 »
Продолжение тестирования станции ZASTONE A19

Итак переходим к внутренней части.

Фото во вложении.
Для того чтобы разобрать станцию, необходимо открутить все болтики которые в поле видимости.
Но есть еще 2 болтика, которые спрятаны по бокам круглыми наклейками. Их то же нужно открутить.
Только после этого, можно вынимать плату из  корпуса.
Как мы видим из фото, станция не имеет защиту от воды. Вообще не имеет! Т.е. от снега, мелких капель или тумана она еще выдержит, но от прямого попадания в воду или сильных брызг, нет.

Большие файлы сюда с телефона проблематично скинуть.
« Последнее редактирование: 02 Декабря 2018, 23:25:53 от RAØZHM »

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
Re: Радиостанция ZASTONE A19
« Ответ #10 : 05 Декабря 2018, 11:39:31 »
ОФФТОП:
Большие файлы сюда с телефона проблематично скинуть
значит надо уменьшать. Неплохая программа XGimp

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #11 : 10 Декабря 2018, 10:57:59 »
Фото внутренне части ZASTONE A19

При разборке сложностей нет, но есть один важный момент! Дополнительные 2 боковых болтика, которые с боку, крепят плату к корпусу станции. Они находятся сбоку, под круглыми наклейками.

В принципе, станция очень хорошая, но есть некоторые моменты:

Наличие режима "кросс-бенд", как в одном направлении, так и в обе стороны. Работает отлично, без задержек.
2 независимых приемника, что то же очень хорошо. Мощность свою в 10 ватт, отдает полностью, на обоих диапазонах. Функционал для работы, очень обширный. (53 п. меню).
АБ в 2800 мАч ,хватает примерно на 2-3 дня.
Выходной транзистор: RENESAS RQA0011

Единственны момент, для простого обывателя, станция слишком навороченная. Но, если ее прошить под свои параметры и условия, то работать становиться намного комфортнее.


« Последнее редактирование: 10 Декабря 2018, 11:11:42 от RAØZHM »

Оффлайн Mibieks

  • Новичок
  • *
Re: Радиостанция ZASTONE A19
« Ответ #12 : 11 Декабря 2018, 05:51:22 »
Перерыл кучу форумов и нигде нет ответа, это все же супергетеродин или RDA?

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Радиостанция ZASTONE A19
« Ответ #13 : 11 Декабря 2018, 08:18:32 »
Цитировать (выделенное)
Перерыл кучу форумов и нигде нет ответа, это все же супергетеродин или RDA?
Судя о работе приемника, это RDA. Но с 2-я, независимыми приемниками.

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
Re: Радиостанция ZASTONE A19
« Ответ #14 : 12 Декабря 2018, 11:32:37 »
Единственны момент, для простого обывателя, станция слишком навороченная.
обычному обывателю надо крутилку переключения каналов и кнопку РРТ. Иначе сломает :)
