Удар молнии и ее последствия !!!



Случилась это прошлым летом на западе США, в гористо-пустынном штате Юта. Я попал в эти места по приглашению руководителя одной небольшой фирмы, бывшего радиолюбителя, чтобы немного пожить и поработать на благо фирмы. Вскоре, после обустройства временного жилища, я стал стаскивать радиолюбительское «железо» и пытаться выйти в эфир. Разыскал и посетил ближайший по месту жительства радиоклуб. Побывав на паре их заседаний, я уяснил, что все в основном скатились до работы на УКВ через репитеры.
Да и остались верными нашему хобби только люди в возрасте, иногда весьма почтенном. Однажды на очередное ежемесячное заседание клуба явился незнакомый мне человек. Примерно моих лет, из тех, кому за пятьдесят. Его звали Рик Кейн, K1IF. Это было вскоре после окончания зимней Олимпиады в Солт Лейк Сити. Оказывается, этот человек работал из дома специальным олимпийским позывным W7U, и в клуб приехал, чтобы сообща рассортировать QSL-карточки на отправку. Тут и выяснилось, что среди членов клуба далеко не все хорошо себе представляют, что именно и как нужно делать.
Мне это было знакомо, и на этой почве и состоялось мое знакомство с Риком. Живет он в десяти милях от нашего городка, в местечке Грентсвилл. Среди десятков радиолюбителей с позывными в нашем районе, он
единственный активно действующий коротковолновик. Мы изредка встречались с ним на KB, и на мой, весьма необычный для этих мест позывной, Рик сразу обратил внимание. Он стал приезжать ко мне в гости, я ездил к
нему. У нас всегда находилось, о чем поговорить пару часов. Постепенно мы подружились. Он несколько раз приглашал меня заскочить к нему и поработать в эфире своим позывным. Его станция была хорошо оборудована,
не то что моя, с примитивными на то время проволочными антеннами. Четырехэлементный «beam» на высоте около двадцати метров, пара трансиверов на столе, усилитель мощности — все это вселяло уверенность.
Удачное расположение в центре плоской безлесой долины и довольно редкий в радиолюбительском эфире штат Юта всегда обеспечивали ему свалку на его частоте. Мне с моим позывным он предрекал еще большую кучу
корреспондентов и мокрую спину. А я все подбирал удобный момент, чтобы нагрянуть к нему с таким визитом.
Погода в пустынной Юте дождями не балует. Иногда бывают грозы с громом и ветром, но нормальный дождик, а тем более ливень — это большая редкость в этих краях. Да, я забыл сказать, что работаю я в Лейк Пойнте. Это
село в одиннадцати милях от моего городка, на одной трети пути до Солт Лейк Сити. Это в самом деле село, примостившееся под горами, в паре миль от южного берега Великого Соленого Озера. Всего сотня-полторы дворов. Вдоль дорог привязаны козы, во дворах за изгородью мычат коровы, а на лужайках пасутся небольшие табуны лошадей. Так что не думайте, что Америка состоит из одних небоскребов. В этих местах, кстати, их и вовсе нет…
Так вот, однажды мы с женой выехали после работы домой. Еще в Лейк Пойнте небо затянули тучи, и началась гроза. И вдруг хлынул ливень, да какой! Дворники мотались из стороны в сторону, но видно вперед было
метров на пять, не больше. Знаете, чем отличается американское село от нашего? Все улицы и проселочные дороги асфальтированы. Так что хоть в этом проблемы во время грозы у нас не было. Но летняя гроза коротка и в этих местах. Через несколько минут мы уже катили по мокрому шоссе. От разогретой за знойный день дороги струился пар. Косые полосы ливня, соединявшие небо с землей, ушли вправо. И в том месте, где должен был
быть Грентсвилл, на фоне освещенных солнцем гор было только одно темно-серое пятно. Но у нас на пути ничего не было. В приподнятом настроении, на свежевымытой машине мы добрались к домику, где живем.
Слава богу, нас гроза не тронула, и за домашними хлопотами мы быстро о ней забыли. На следующий день после работы ко мне приехал Рик. Заговорили о погоде и вчерашней грозе. Рик не был столь весел, как я, вспоминая
вчерашний ливень. Он, оказывается, получил сполна. На приближающуюся грозу в его семье внимания сначала не обратили. Все уже были дома, когда вдруг раздался страшный треск, и изо всех розеток посыпались искры. По комнатам пополз дым и запах горелого. Оправившись от первого шока, Рик обежал свои два этажа. К счастью, пожара не было. Во дворе тоже ничего не пылало. Сын во время грозы как раз смотрел в окно и видел, как на долю секунды по внутреннему дворику по траве проскочили тысячи голубых молний. Как в фантастическом фильме…
Приняв сердечные капли и успокоившись, Рик с домочадцами стали осматривать жилище. Электричества не было. Телефоны молчали и источали запах горелой пластмассы. На следующий день приехали электрики и
включили электричество. Заодно вместе и разобрались в том, что же произошло. Молния ударила в антенну! Бедная «КТ34? выдержала, но по кабелям и земляным проводам часть энергии попала в дом. Пострадало почти
 все, что было включено в розетки — несколько телефонных аппаратов, пара телевизоров, пара компьютеров и многое другое. В радиорубку Рик попал не сразу, но там сразу стало ясно, что потери неизмеримо больше.
На следующий день, в субботу, я приехал к Рику, чтобы помочь разобраться и попробовать отремонтировать все, что было можно. Прежде всего, он потерял свой любимый трансивер TS940SAT. Верный друг, отработавший не одну тысячу связей в кон- тестах, теперь молчал. На задней стенке было видно смертельное ранение — пятно, как от электросварки. Рик по сотовому телефону с утра уже позвонил в три места.
Везде приговор был один — после удара молнии этот трансивер умер. В нем слишком много полупроводников, и отремонтировать его невозможно. Я застал Рика, убитого горем. Был у него еще один трансивер — IC746. Ему
одному крупно повезло — он был отключен от всего, и молния до него не добралась.
Мы стали раскручивать все по очереди. Начали с КСВ-метра и измерителя проходящей мощности MFJ-870. Он был ближе всего к антенне. С ним все стало ясно сразу, как только сняли крышку. Везде сажа и яркие медные капли — все, что осталось от высокочастотных деталей на плате. Этот прибор идет под стол, а его имя заносится в список окончательных потерь. Затем разобрали тюнер. У него тоже сзади, возле земляной клеммы,
радужное пятно. Но внутри все относительно благополучно. Лишь в нескольких местах на пластинах КПЕ видны оплавления. Я попросил у Рика паяльник и надфиль, чем слегка его озадачил. Он стал вспоминать, где он в
 последний раз видел такие инструменты. Паяльник он вскоре нашел, а вот надфиль мне позже пришлось принести свой. Привезенный из Харькова…
Одним словом, с тюнером все было не так плохо. Он переместился в другой угол комнаты. Очередь дошла до усилителя мощности SB-221 фирмы Heathkit. Сразу выясняю, что накал ламп есть. Высокое напряжение тоже. А вот антенное реле не щелкает. Через некоторое время становится ясно — сварились контакты. Для Рика это тоже удар — фирма Heathkit уже не существует. И кто ему теперь продаст реле? Но я его успокаиваю. Дескать, не плачь, подберем другое… К счастью, чтобы освободить контакты, достаточно было небольшого усилия отверткой. На этом с усилителем мощности пока все. Я отметил, что углы некоторых пластин одного КПЕ тоже оплавлены. Но это поправимо. Попутно отмечаю, что контакты переключателя диапазонов почти отгорели. Но это не от молнии. Скорее всего, от неправильного выбора типа переключателя. Там всего одна керамическая галетка, родственница нашего ПГК. А заявленная мощность усилителя все-таки 2 кВт, в чем, правда, я искренне сомневаюсь, и предлагаю Рику не верить написанному, а чаще упражняться в перемножении значения анодного напряжения на ток, потребляемый лампами. Истина тут же и откроется…
Так что судьба усилителя предрешена — он едет в тот же угол, что и тюнер. Теперь открываем пульт управления редуктором Yaesu G-800S. Сняв крышку, видим, что сюда молния тоже «вскочила». И наделала делов. Я провозился пару часов, пока что-то восстановил. Лишь бы можно было попробовать провернуть антенну. Но увы, редуктор на антенне не откликался. Рик отправляет пульт в противоположный угол комнаты. Туда, где уже лежит MFJ-870 и стоит на боку TS940SAT. Теперь,расчистив стол, проверяем телеграфный ключ MFJ-492X. Вроде бы, жив, но что-то с ним происходит. К нему тоже нужно будет еще вернуться. Теперь пора проверять главный компьютер. На нем там все, включая аппаратные журналы. Увы, компьютер не подает признаков жизни… Да, прикинув убытки, есть от чего опустить нос. В дополнение к тому, что погибло в комнате, нужно добавить и то, что на улице. Районные власти направляют к Рику домой ремонтную машину с «выдвижной рукой» и корзиной на ее конце. Кстати, совершенно бесплатно, потому что радиолюбителей здесь уважают. Они здесь — добровольный резерв связистов центра безопасности (это что-то сродни нашей гражданской обороне). Дело в том, что в здешней земле, в пустыне зарыты десятки тысяч тонн химического оружия — результат «холодной войны», которую пережили народы наших стран. Это оружие уже и не требуется в таких количествах. Но оно есть, и его необходимо хранить. Поэтому случись что, так радиолюбитель сразу поможет. А случилась у него беда — власти не отказывают ему в помощи. Рик и водитель машины в корзине отправились туда, куда раньше садились только птицы. Инспекция антенны показала, что редуктор тоже погиб. Да и на элементах кое-где видны следы от молнии. Одним словом, через некоторое время красавица мачта остается без антенны…
Вы спросите: «А что же дальше? Неужели все покупать заново?». Да, такова она, проза жизни. Все придется купить заново. Правда, Рик не унывает. Он уже созвонился со страховой компанией. Они готовы
компенсировать затраты, причем выплатить не стоимость потерянного, а оплатить стоимость того, что может быть куплено взамен утраченного. А для этого нужен список, заверенный компетентной и уполномоченной
организацией. Таковой послужила единственная в штате Юта небольшая частная фирма, торгующая радиолюбительской аппаратурой. Она со слов пострадавшего составила список утраченного от стихии, предложила рекомендации по эквивалентной замене и оценила, сколько это может стоить. Так что вместо TS940SAT рекомендовано было купить новый IC-756PR02, вместо старичка SB-221 — новый Ameritron 1200. Ну, и так далее. Хозяину фирмы такой клиент очень выгоден. Сейчас торговля не
особенно бойкая, и для него чем больше будет в списке — тем лучше. Такие же списки были составлены и по другой домашней технике. Мне не очень верилось, что из этого может выйти что-то путное. Я представил,
сколько порогов нужно было бы мне обить дома, чтобы вышибить от кого-то копейку. А здесь все сработало. Не сразу, а месяца через два Рик сказал, что страховая компания дает чек на 9000 долларов. Вот только неясно,
заберут ли они погоревшее оборудование или нет. Для отчетности. А еще через неделю Рик обрадованно пригласил меня приехать и покрутить все новенькое, пахнущее свежестью и радующее своим блеском. Как говорится, «не было бы счастья, да несчастье помогло». Он никогда бы не нашел таких денег, какие упали ему с неба вместе с молнией.
А еще через несколько дней K1IF приехал ко мне на своем грузовичке. И стал выгружать на траву то, что погорело. Говорит: «Посмотри, Влад, мне все равно это выбрасывать в мусорный ящик. А ты, может, найдешь себе какие-нибудь детали. Ты в этом больше понимаешь». И на траве у меня собралась горка того, что я уже называл. Да еще редуктор и кабели от антенны. Я решил про себя, что впереди долгая зима, прохождения на KB не будет, и вечерами можно будет потихоньку ковыряться.Я начал с трансивера. Ему досталось немало. Плата радиочастоты покрыта сажей и брызгами металла. Прежде всего отключил то, что было повреждено явно. Из оставшегося стал шаг за шагом проверять блоки. Когда выяснилось, что синтезатор жив, появилась надежда. Я не буду пересказывать все детали этой работы. Через месяц с небольшим я попросил Рика послушать мой сигнал на КВ. Все было в норме. Он чуть со стула не упал, когда услышал, что это ожил бывший его, а теперь уже мой новый друг. Он не поверил и вскоре примчался посмотреть. Да, это был тот самый TS940SAT, от которого отказались местные знатоки. Рик никогда не думал, что это радио когда-нибудь будет работать снова.
Через некоторое время ему снова пришлось удивляться. Я нашел и устранил два дефекта в редукторе, и полностью переделал пульт управления. Так что нужна была антенна. Ждать долго не пришлось. Как-то
приехал Рик и скинул мне в траву какие- то железки. Оказывается, он был в центре безопасности, и там в мусорке увидел алюминиевые трубы. Дело в том, что при центре есть «коллектив- ка» W7EO (Emergency Operations). И еще весной, во время сильной бури, которая срывала крыши, сильно погнулись элементы антенны A3S Cushcraft — это три элемента на три диапазона. Вот эту антенну теперь сняли и заменили другой. Ненужные
детали выбросили, а Рик совершенно случайно их подобрал. «Может, — говорит, — найдем другие трубы из такого сплава, и когда-нибудь заменим». А через неделю, в выходной, я позвал его помочь мне. Я забил
торцы труб кусочками ветки, отрезанной от соседского куста. Крепежные отверстия замотал изолентой. А внутрь труб насыпал песок, привезенный из Лейк Пойнта. Рик помогал держать трубу, но в успех не верил. Ожидал, что вот-вот алюминий треснет. Так его настроили специалисты из фирмы, производящей детали из алюминиевых сплавов. Там работал его сын, и они надеялись получить трубы оттуда Но постепенно, упираясь в старую колоду и подсовывая конец трубы под забор, мне удалось выпрямить первую трубу. Так выровнялись и все остальные элементы. А еще через неделю мы водрузили эту антенну на шестиметровой трубе на лужайке во дворе. Не бог весть что, но, по бедности, и это антенна.
Эта история была уже почти закончена, но однажды я вспомнил, что где-то в сарайчике лежит КСВ-метр MFJ-870. Не скажу, что он мне был очень нужен. Но, скорее для порядка, мне и его захотелось восстановить
Как говорится, дело чести. Хоть и простое устройство, но провозился я вечерами недели две, пока понял идею и восстановил все детали. Там было два моточных изделия на ферритовых кольцах. Нужно было угадать и
количество витков, и даже правильное направление намотки. Рик хорошо помнил, что представлял собой КСВ-метр после удара молнии, и в очередной раз удивился, когда увидел, что и этот прибор, обновленный внутри и перекрашенный снаружи, тоже занял свое законное место на столе.
В заключение еще одно наблюдение. Поставив новенькое оборудование себе на стол, K1IF не поспешил все включить. Теперь он начал с того, что, по моему совету, в магазине сантехники накупил медных труб и
хомутиков. И с максимальной серьезностью сделал для каждой единицы его дорогой техники надежное заземление. И снаружи дома забил несколько стальных омедненных штырей в землю. И добавил разрядники в коаксиальный фидер антенны. По теории вероятности, может, молния больше никогда и не ударит именно в его антенну, но все же лучше чувствовать себя защищенным от стихии.
http://www.ruqrz.com/?p=924

Хорошо, что у нас, не так часто бьют молнии.... :)
« Последнее редактирование: 20 Января 2013, 13:30:41 от RAØZHM »

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
» Удар молнии и ее последствия !!!
« Ответ #1 : 16 Марта 2011, 11:23:21 »

Хорошо, что у нас, не так часто бьют молнии....
и как жаль, что у нас нет таких служб:
Все придется купить заново. Правда, Рик не унывает. Он уже созвонился со страховой компанией. Они готовы
компенсировать затраты, причем выплатить не стоимость потерянного, а оплатить стоимость того, что может быть куплено взамен утраченного. А для этого нужен список, заверенный компетентной и уполномоченной
организацией. Таковой послужила единственная в штате Юта небольшая частная фирма, торгующая радиолюбительской аппаратурой. Она со слов пострадавшего составила список утраченного от стихии, предложила рекомендации по эквивалентной замене и оценила, сколько это может стоить. Так что вместо TS940SAT рекомендовано было купить новый IC-756PR02, вместо старичка SB-221 — новый Ameritron 1200. Ну, и так далее. Хозяину фирмы такой клиент очень выгоден. Сейчас торговля не
особенно бойкая, и для него чем больше будет в списке — тем лучше. Такие же списки были составлены и по другой домашней технике. Мне не очень верилось, что из этого может выйти что-то путное. Я представил,
сколько порогов нужно было бы мне обить дома, чтобы вышибить от кого-то копейку. А здесь все сработало. Не сразу, а месяца через два Рик сказал, что страховая компания дает чек на 9000 долларов.

UA0ZAY

  • Гость
» Удар молнии и ее последствия !!!
« Ответ #2 : 16 Марта 2011, 14:38:45 »
Случилась это прошлым летом на западе США, в гористо-пустынном штате Юта. Я попал в эти места по приглашению руководителя одной небольшой фирмы, бывшего радиолюбителя, чтобы немного пожить и поработать на благо фирмы.
-----------------------------------------------------------------
А больше тебя не приглашают в США?Я бы поехал ещё раз.....

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
» Удар молнии и ее последствия !!!
« Ответ #3 : 16 Марта 2011, 15:08:18 »
Был 2 раза, ничего хорошего. Дома лучше, во всех отношениях.

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
» Удар молнии и ее последствия !!!
« Ответ #4 : 16 Марта 2011, 15:42:00 »

А больше тебя не приглашают в США?Я бы поехал ещё раз.....
Да что там США... Тааааай... Да и вообще ЮВА  :beer:

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
» Удар молнии и ее последствия !!!
« Ответ #5 : 17 Марта 2011, 14:02:08 »
Я бы на Байкал съездил, отдохнуть или куда-нибудь подальше в тихое место. Ну и естественно с трансивером.

UA0ZAY

  • Гость
» Удар молнии и ее последствия !!!
« Ответ #6 : 17 Марта 2011, 18:15:20 »
Был 2 раза, ничего хорошего. Дома лучше, во всех отношениях.
=========================================================================
А вот мне нравится лазить по загранкам,очень нравится Сингапур(изучил его в доль и поперёк,жаль в Малазию не пустили,и туда попол бы,но таможня не пустила...),Новавя Зеландия,острова Фиджи,Япония,а вот такие страны как ПЕРУ(Лима,КАЛЬЯО),КИТАЙ(Ганджоу,Янтай,Далянь и др),Куба,Индия(Дели),Стамбул,Египет и др мне не нравятся,был в Анкоредже,Ванкувере-там мне понравилось.

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
» Удар молнии и ее последствия !!!
« Ответ #7 : 17 Марта 2011, 20:52:25 »
Не, я хочу туда, где солнце.

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Удар молнии и ее последствия !!!
« Ответ #8 : 14 Сентября 2012, 01:49:11 »


Последствия попадания молнии
Вот, что бывает, когда молния бъет прямиком в трансивер.  :)

А вот, что бывает, когда молния попадает в автомобиль...

Цитировать (выделенное)
Из реальной жизненой ситуации: [/q]
после попадания заряда в пятиэтажку, у знакомого трансивер все же сгорел (1С-718), хотя антенна была отключена, разъем был в метре от ключа- поршла дуга на ключ, затем по цепям трансивера через БП на сеть... Ремонт обошелся в 600 у.е. (сейчас с рук можно взять за эту сумму) + ипорченные отношения со всеми жильцами - в доме погорело штук 30 телефонов и примерно столько же тв-видиков и другой бытовухи. Все естественно считают, что если бы не "его антенна" - то все обошлось бы...  :(
Вот такая история, в запасе есть еще более жуткие!

Цитировать (выделенное)
"Реальный" случай из жизни... На крыше 16 этажного дома у метро Каширская стояла ГП для телефона Sanyo. Все работало несколько лет. При сильной грозе в саму антенну треснула молния... центрального штыря не нашли вообще, испарился вместе с резьбой из основания.. Кабель шел по вентиляции загорелся, был небольшой пожар - горел сам кабель и мусор в вентиляции. От вч блока на плате РТ остались рожки да ножки, жестяной корпус вздулся, плату разорвало на куски. на плате самой базы не было ни одного чипа без дырки вместо кристалла. корпус с блока питания сорвало, обмотку транса вырвало клочками в направлении магнитного поля Земли.
в АОНе включенном в другой комнате в линию в живых осталась только 580ВИ53 (микросхема таймера) ВСЕ остальное накрылось. Сдохли все сетевые карты (15 штук) - в доме была локальная сеть на коаксиале. У некоторых накрылись материнки и блоки питания в компах... Сдох телек - замена тюнера и ремонт БП.. В стиральной машине разлетелась кнопка включения... Автоматы НЕ выбило.

Цитировать (выделенное)
To Serge: Все вышеописанное, и не только мною, имело место быть в моей производственной (ранее служебной практике) и естественно любительской практике. Начну с того , что и свой Айком не уберег однажды, оставив включнным коммутатор на антенну - Ударило в километре в дубраву - кстати никакой возвышенности, просто близко грунтовые воды, бьет почти каждый раз. Вылетели Pin -диоды в коммутации преселектора, дальше слава богу не проскочило.Все заменил, проблем нет.Если гроза действительно рядом- лучше не работать, отключиться.Определяется просто - по времени отзвука грома -если ближе 1 км, ЛУЧШЕ НЕ РИСКОВАТЬ.Еще раз подчеркну: от прямого удара в АФУ достаточно мощного заряда (а они действительно разные) чаще всего не спасают никакие меры грозозащиты - они лишь минимизируют ущерб и потери.
Поверьте это из практики и многие это подтвердят! Если хотите реальных случаев я напишу об одном на своем объекте. Последний пример июля 2003 года:при прямом ударе молнии в опору электросвязи (15м), смонтированой на 9-этажке (+30м) были выведены из строя на различное время: р/телефонная система АЛТАЙ (антенны на соседней опоре в 10 м), коммутатор базовой станции Алтай, частично оборудование МТС(джиэс эм), частично оборудование НМТ-450 и пейджинга, половина цифр.спутниковых МШУ на антенных постах под опорой, половина спутн. профи-тюнеров,почти все телефоны (особенно современные на электрон.элементах), пожарная и охранная сигнализация, куча телефонов и бытовой техники у жильцов в этом и соседних зданиях (30 м).
Все выше названное оборудование распологается на верхнем этаже здания, разведен контур заземления, все сделано на прфессиональном уровне и сдавалось как объекты связи. С крыши идет отдельный контур молниезащиты, измерения сопротивления заземления делали за месяц до удара - в норме с запасом. Но увы он не справился с отводом такого заряда...
 Востановление потребовало много сил и средств.Такое бывает слава богу очень не часто, но исключать такую возможность нельзя.
 Все это есть, в особо грозоопасных района очень часто и все ,что можно на различных объектах уже придумано и сделано.
Насчет антенн приемных радиоцентров В/Ч и не только: это как правило "коридорные" системы (направления) на основе т.н. антен типа БС, все , что нужно для грозозащиты там продумано и сделано, кроме того перед вводом в здание стоит отдельный узел, в самой аппаратной коммутатор с грозозащитой и приемники типа Р250,Р155 и пр. "война" на радиоцентрах держат проскочившие импульсы вольт до 100-200 , в отличие от импортных мыльниц.
 На бытовом, любительском уровне люди как правило не осознают и не дооценивают всю опасность гроз и их последствия, поэтому сильно удивляются или не верят в то, что может произойти.

Цитировать (выделенное)
Прошлая неделя. пятница. Северный кавказ. Вечером пьем пиво , собирается хороший дождик . Небо затянуло супер свинцовыми облаками. пиво пьем около железного ларька под зонтом . Рядом 15 этажей здание . Удар сухой молнии , почему сухой, просто еще даже капля воды с неба не упала. высотка ловит молнию громоотводом. расстояние примерно 200 метров до высотки . Удара не успел увидеть молнии , но от треска повернулся ....... От ларька металлического в землю электрическая дуга , причем сверху ларька в землю , сухой треск , потом грохот, запомнилось одно , статику все таки телом почувствовали чуть , но озоном сразу повеяло . Ну а потом грохот , искры..... все закончилось нормально , даже свет в ларьке не потух , ну удар был за 200 метров от нас , а статика все таки добралась..... Вот и делайте выводы. сам бы может и не поверил , если бы кто то рассказал мне , но когда лично сам свидетелем был в минувшую пятницу , тут уже не до предрассудков , лично сам видел. Поверьте , довольно страшная картина , а мы говорим , что будет , если шарахнет . Да если шарахнет , ничего не будет..... вернее ничего не останется просто от техники....

Цитировать (выделенное)
Из практики - опора передающей ТВ станции высотой 246м заземляется, отдельные контуры заземления имеют оттяжки. Неделю назад это железно-заземленное хозяйство выдержало пару прямых попаданий.Света и треска во втором часу ночи....ууууууууууу.
 Но втоже время , телефонные линии ,защщищенные кроновскими разрядникамине дали нни одного убитого телефонного аппарата.
 Вывод один заземлять и защишать разрядниками. Правда от прямого попадания не спасет.От наведеннки -да.

Цитировать (выделенное)
Тоже пример из жизни:
возвращаюсь с Митинского радиорынка, т.к. начинается гроза. И молния бъёт в опору ЛЭП за рынком, а это метров 200. Так вот, получил мощный удар током от того, что держался за металлическую часть зонта. Было такое впечатление, как будто в розетку полез. А длина штыря у зонта всего наверное сантиметров 50. Но и этих сантиметров хватило, чтобы в них навелась большая ЭДС.

Цитировать (выделенное)
Вчера стал свидетелем удара молнии в ЛЭП.
Была сильная гроза и дождь, я сидел и смотрел в окно.
И тут с неба одновременно шлепают практически ровные и одинаковые молнии прямо по макушкам двух опор, расположенных через одну. И буквально через какуюто долю секуды еще и третья молния шарахает по следующей опоре, правда уже не такая толстая и яркая как две первых. Бабах был внушительный, хотя эта ЛЭП от меня метрах в 800. Но самое интересно это то, что после первых двух молний на опорах зажглась дуга, которая горела около 5 секунд! Помоему шило с фазных проводов на опору. Видимо молнии оставили хороший ионизированный канал.

Цитировать (выделенное)
Я тоже был свидетелем удара молнии в ЛЭП.  Молния попала в верхнюю часть опоры ЛЭП-500. Затем по всей опоре "пробежало" пламя и закончило свой "бег" на земле ,метрах в 10 от её "ног". Расстояние до опоры было метров 200. Гром был такой, что две мои собаки драпанули в лес, из которого мы только что вышли. Через неделю не поленился сходить, посмотреть последствия удара . Ничего особенного не было, кроме травы , которая пожелтела в том месте, где "пробежало" пламя по земле.

Цитировать (выделенное)
А дальше дуга погасла и все. В таких случаях срабатывает специальная автоматика линии АПВ - автоматическое повторное включение для того, чтобы ликвидировать неустойчивое короткое замыкание (что и было в данном случае).
Помоему секунд на десять пауза делается перед повторным включением.
У нас в ЗРУ10 человек спровоцировал дугу зайдя в опасную зону (виновных было несколько). Шины 10кВт по крыше установки шли, по которой он шел (окраску делал). Пробило через ногу. Взрыв. Изоляторы разнесло, медные брызги. Сработала защита. Секунд через 10 резервная линия подключилась. Прямого "коротыша" уже небыло, но воздух в помещении оставался высоко ионизированным, и при повторной подаче напряжения, бабахнуло ещё раз. Человек от ожегов скончался. Извините за грустный сюжет.

Цитировать (выделенное)
Медные шины проходили по крыше распредустройства, на изоляторах опорных керамических. Их высота не выше колена. Человек прикоснклся ногой к шине стоя на стальной крыше, готовился к окраске, в помещении ЗРУ-10. Чуть ниже колена. Пробило через ногу. Человек ещё жил после этого часов 20. В первые минуты в шоковом состоянии говорил, что ноги не чувствует, т.е. током поразило ногу. А скончался он от ожогов, полученых в результате теплового воздействия вспышки. Так гибель людей часто происходит, не от тока, а от теплового удара, настолько сильного, что спец одежда не спасает. Лохмутами кожа вместе с одеждой свисает.

Цитировать (выделенное)
Всё прочитал. По 100тыс.Вольт и ставшие дыбом волосы: на человеке потенциал постоянки в 100тыс и до миллиона вольт, он конечно изолирован от земли, может и стоит на железяке, тогда железяка тоже под потенциалом, иначе бы всё это разрядилось. Вы когда расчёсываетесь или свитер одеваете, там тоже несколько сот тысяч бывает, не умираете же? Такие эксперименты делают путём хорошей изоляции и обычно напряжение получают трением, статика короче. Вот волосы и вздыбиваются, ничего страшного не происходит.
Теперь по молнии: из практики, когда бьёт молния, то присходит всегда чёрти-что в прямом смысле этого слова, так при ударе в молниеотвод за 200метров выгорела плата в телефонном концентраторе, а рядом стоящий компьютер остался целёхоньким. При ударе в мачту с антеннами, всё оборудование (радиооборудование) целое, но на первом этаже выгорела сетевая карта в компе, остальное осталось целым. В другом компе на первом этаже навернулась только планка с памятью. Понять это невозможно. [/q]
В то же время, на другом здании с мачтой - самая высокая в городе, туда молнии по идее должны херячить каждую грозу, кажется ни одного попадания за 20 лет не было, по крайней мере никаких признаков. А там чего только не стоит, как ёлка, ну хоть что-нибудь бы сгорело. И никаких молниеотводов, мачта заземлена.
Одного не пойму - о какой статике в таких случаях речь??? Здесь только электродинамика. Пока была статика, молния вообще не появлялась.
Так что, ТС, вывод может быть один - как защититься, и что будет, Вам ни один хер, никто не скажет, есть только "стандартный план мероприятий". Теория теорией, но практические случаи ни одна теория мне не объяснит. А на радиоцентрах всё так и есть как написано, стандартный план мероприятий провели, что можно - то заземлили, где можно - разрядники поставили, что должно - то работает, что не работает - нужно заземлить от греха по-дальше. А самим если не дураки - нужно съебаться тоже по-дальше.
Вот и всё. Это всё как оно есть. Если ты радиолюбитель, то по-возможности делай тоже стандартный набор мероприятий, а если не дурак, то думай сам, как бы быть по-дальше от своих антенн.[/l]







« Последнее редактирование: 14 Сентября 2012, 09:07:00 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Удар молнии и ее последствия !!!
« Ответ #9 : 17 Ноября 2012, 03:35:40 »

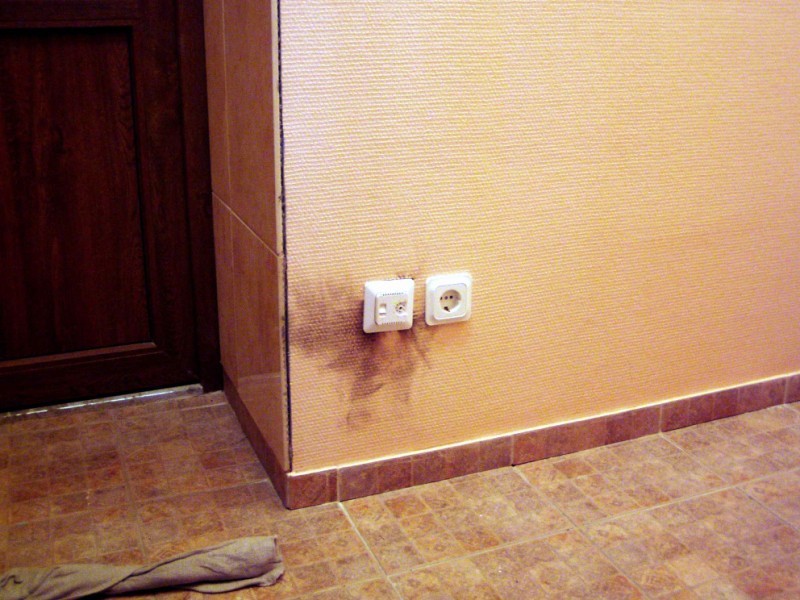

Вот еще несколько моментов, как молния делает свое дело.















Сообщения объединены: 18 Ноября 2012, 21:31:44
А вот так у нас работают потчетные электрики, которые хотят уйти досрочно на пенсию...
« Последнее редактирование: 18 Ноября 2012, 21:47:35 от RAØZHM »

Оффлайн Varkus

  • white
  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • black
Re: Удар молнии и ее последствия !!!
« Ответ #10 : 20 Ноября 2012, 10:27:18 »
а какого Х он на 10КВ полез? даже не электромонтажнику понятно что это линия НЕ 380В. Но вид у него теперь призабавнейший.

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Удар молнии и ее последствия !!!
« Ответ #11 : 20 Ноября 2012, 20:03:15 »

А может и больше... вообщето есть штанги для измерения напряжения и другое оборудование, но тут как-то непонятно.
А может хотел провод на цветмет срезать, а тут бах.... и шареным запахло.

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Удары молний и шутки с электичеством !!!
« Ответ #12 : 16 Февраля 2013, 01:35:22 »
Вот еще фрагмент из того, когда молния попадает в трансивер!!!

Это хорошо, когда человек разбирается и может отремонтировать сам, а если нет, то несем на помойку...

Цитировать (выделенное)
Предыстория в деталях. Получилось так, что была подключена антенна к секции 430 МГц, произошла молния, в результате выгорела часть логики, стабилизатор на процессор и выходной каскад на 430 МГц. Логику я восстановил, хотя это было и не просто, всё работает. Теперь про выходной каскад, буду приводить данные из сервисного мануала. Начну от гнезда антенны. Сгорела полосковая линия КСВ метра, она выполнена в виде буквы Г, вот на сгибе она и сгорела, выгорел участок шириной около 2 мм, восстановил, зачистил края и припаял кусочек медной фольги повторяя конфигурацию полоска. Выгорел Q182, заменил его. Питание на предусилитель стало подаваться. Перекрыло дугой С184, он треснул и развалился на куски, заменил его ёмкостью 2 пф вместо 3пф, другой не нашёл (заказал, дорогие ёмкости цобаки). С194 испарился, заменил его. Пробился диод D227, заменил его. D182,D183,D184,D185 выпаял, проверил тестером, живые. Пробило оба выходные транзистора, переход коллектор-база, заменил на новые, упаковка не вызвала сомнений, проверка тестером тоже, начальный ток покоя выстроился, и составляет 1А в точке подачи питания на полосковые линии в коллекторах транзисторов.
Значит, что имею сейчас. Напряжение ВЧ на эквиваленте нагрузки 50 ом составляет 10 вольт. Трансивер потребляет при полностью выкрученной ручке мощность по часовой стрелке 12 ампер току, завтра постараюсь померить сколько именно потребляет отдельно выходной каскад, не додумался сделать это сразу. На коллекторах транзисторов имеется переменное напряжение ВЧ 15 вольт, измеряю вольтметров ВК7-9. В точке соединения конденсаторов С174 и С175 с полосковой линией напряжение ВЧ 20 вольт.
Коллеги, практики, подскажите, какие измерения и проверки мне нужно выполнить чтобы понять что не так с трансивером, из измерительной техники есть генераторы до 500 МГц, вольтметр ВК7-9, тестеры разнообразные, осциллограф до 10 мегагерц.
