Re: Вот это антенны!
« Ответ #15 : 25 Августа 2012, 21:32:39 »
Если на карточке или заднем плане фото антенн, то тогда это серьезно.




Ссылка: http://www5a.biglobe.ne.jp/~BCLSWL/QSL0807.html

Оффлайн RW0LDF

  • Пользователь
  • **
Re: Вот это антенны!
« Ответ #16 : 17 Октября 2012, 21:19:59 »
Вот если бы я тут увидел фото неплохой УКВ антенны камчатского хэма- обалдел бы и напросился на MS или ЕМЕ SKED! ;)

Оффлайн rw0jc

  • Новичок
  • *
Re: Вот это антенны!
« Ответ #17 : 18 Октября 2012, 01:15:59 »
Камчатская антенна после непогоды

Оффлайн RW0LDF

  • Пользователь
  • **
Re: Вот это антенны!
« Ответ #18 : 18 Октября 2012, 20:58:09 »
Володя, ты уже там? :o

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #19 : 16 Ноября 2012, 23:50:33 »
Дотянуться до небес...

Цитировать (выделенное)
Это - недействующая телевышка высотой 350 метров и самый высокий абандон на территории России. Всего таких вышек - 5 штук. Она выше, чем Эйфелева башня. И разумеется выше известного Екатеринбургского абандона - недостроенной телебашни высотой 298 метров. В состоянии абандон вышка находится более 10 лет.
 Построена она была в 90-ые годы. Вышка на шести растяжках, котельная, подстанция, здание для оборудования и персонала были сданы под ключ. Но как обычно в нашей стране сначала все ломают, а потом восстанавливают произошло и с этой вышкой. Пару лет назад с нее унесли даже сигнализационное освещение и кабель. Наземные сооружения осматривать неинтересно, так что слазим наверх.
http://www.433175.ru/index.php?newsid=603



[img]http://ru.fishki.net/picsw/122008/02/abandon/019.jpg">>

Туда бы репу...


Оффлайн RW0LDF

  • Пользователь
  • **
Re: Вот это антенны!
« Ответ #20 : 17 Ноября 2012, 00:32:18 »
или на 160 чего нибудь!

Оффлайн RAØZIJ

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
Re: Вот это антенны!
« Ответ #21 : 17 Ноября 2012, 00:49:45 »
Чего на 160 - народ вон на 40 такое делает, что диву даёшься...
Я тут диполь натянуть не могу - на крышу не попасть... :(

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #22 : 17 Ноября 2012, 01:03:09 »

один шаг и 7 секунд полета......

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #23 : 20 Февраля 2013, 13:02:01 »

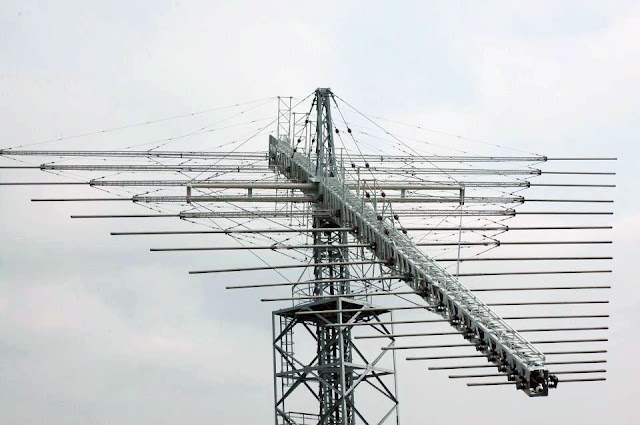

КВ СВД
 :-) Эту аббревиатуру поймут только русские....
 На самом деле все догадались что на фото широкополосная логоперодическая 18-ти элементная антенна. Конечно на НЧ диапазонах со специальными ухищрениями, но работает от 1 до 30 мгц (если не лучше). Я могу ориентироваться только по своему опыту - по дороге на работу проходил мимо посольства Нигерии, там такая стояла.  Ну и слышно было иногда... :-)  Достаточно распространённая антенна для этих целей. Помните кино "ТАСС уполномочен заявить" , Трианон. :-)  Так что реально большая антенна.

« Последнее редактирование: 20 Февраля 2013, 23:38:24 от Administrator »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #24 : 06 Апреля 2013, 02:20:09 »
http://www.fresher.ru/2010/09/14/7-zabroshennyx-obektov-sssr/ - 7 Заброшенных мест СССР.

Загоризонтная РЛС «Дуга» (Украина, Припять). Какая антенна...

Титаническое сооружение, построенное в 1985 году для обнаружения запусков межконтинентальных баллистических ракет, могло бы успешно функционировать и по сей день, но на деле проработало меньше года. Гигантская антенна высотой 150 метров и длиной 800 потребляла такое количество электроэнергии, что была построена практически вплотную к чернобыльской АЭС, и, естественно, прекратила свою работу вместе со взрывом станции. В настоящий момент в Припять и в том числе к подножию РЛС возят экскурсии, но забираться на 150-метровую рискуют лишь единицы.




[b]Станция изучения ионосферы (Украина, Змиев)[/b]

Практически перед самым развалом Советского Союза под Харьковом была построена станция ионосферных исследований, которая являлась прямым аналогом американскому проекту HAARP на Аляске, успешно функционирующему и сегодня. Комплекс станции состоял из нескольких антенных полей и гигантской параболической антенны диаметром 25 метров, способной излучать мощность порядка 25 МВт.

Какое-то время станция была заброшена и была объектом для туристов и охотников за цветными металлами, но к счастью, сейчас все функционирукт и у станции даже есть сайт: http://www.iion.org.u

[img]http://www.fresher.ru/images5/7-zabroshennyx-obektov-sssr/new/12.jpg">>



« Последнее редактирование: 06 Апреля 2013, 02:27:45 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #25 : 08 Апреля 2013, 09:25:52 »
А это гордость Советских времен, в период 60-90гг. Масштабы строек впечатляют... А с учетом того, что все они возводились в северных широтах, где ветра, холодно и зима по 10 месяцев в году, то это жесть... :o
Сейчас это все просто гниет... :(


Краткие выдержки текста и фото...
ТРОПОСФЕРНАЯ РАДИОРЕЛЕЙНАЯ СТАНЦИЯ 13/101.

Антенны станции "Частота". На нас смотрят зеркала южного направления - на "Емкость". Станция располагалась на берегу реки Нижняя Тунгуска при впадении ее в Енисей. Географические координаты станции 65,801 СШ 88,015 ВД. Расстояние до станции "Емкость" - 137 км, до "Импульса" - 192 км. В этих местах заканчивается тайга и севернее уже идет лесотундра.
http://www.trrlsever.org/SEVER/TURUXANSK/turuxansk.html

ТРОПОСФЕРНАЯ РАДИОРЕЛЕЙНАЯ СТАНЦИЯ 15/101 (4/103)




"Луч - узловая станция, которая работала на три направления: на западе - "Ока" (пос. Гыда) -362 км, на востоке - "Двина" (пос. Волочанка) - 337 км, на юге - "Импульс" (гор. Игарка) - 214 км. ТРРС 15/101(4/103) располагалась в 1км от ж.д.станции Вологочан на дороге "Дудинка - Норильск". Географические координаты 69,378сш. 87,110вд Расстояние (по прямой) от ст. Вологочан до Норильска и до Дудинки одинаковое - 40 км. Телефонные каналы на Дудинку и Норильск шли от "Луча" через промежуточную радиорелейную станцию (Р-600), аппаратура которой находилась в том же техничском здании. Станцию Р-600 обслуживали гражданские связисты. Для соединения с подразделением ПВО использовалась радиорелейная станция Р-404. Электропитание оборудования осуществлялось по одному фидеру от дизель-генератора, а по другому - от внешнего источника посредством ЛЭП.
http://www.trrlsever.org/SEVER/ALYKEL/luch.html




Оконечная станция ТРРС 3/3500 располагалась в семи километрах к югу от поселка Протоки на горе высотой 489 метров над уровнем моря. Поселок Протоки это место где стояли радиолокационные станции "Днепр-М" и "Даугава". Координады станции 68,066 сш 33,999 вд. До Оленегорска около 30 км (по прямой). Расстояние до соседней станции "Искра" - 323 км. Станция начала работу в составе ТРРЛ-3500 осенью 1970 года.
http://www.trrlsever.org/SEVER/KANVA/kanva.html





"Милан" и "Кварц" две самые труднодоступные площадки во всей системе ТРРЛ "Север". Может быть "Милан" по условиям доступности, быта, жизнедеятельности даже труднее. Станция располагалась на берегу реки Юдома. Единственное сообщение с населенными пунктами по реке: зимой на машине (по зимнику), и летом - на лодках. 140 км. До поселка Солнечный по прямой - 83 км. Расстояние до старой площадки 68 км. При ясной погоде в 12-ти кратный бинокль были видны антенны прежней станции. Между новой и старой площадками осуществлялась связь с помощью Р-404. Координаты станции на новом месте 60,063 сш 138,796 вд. Расстояние до "Каира" - 232 км, до "Мальты" - 268 км. Техническая зона располагалась примерно на 85 метров ниже макушки горы.

С весны 1990 года личный состав дежурных смен «Милана» перешел на вахтовый метод несения дежурства,
 летая на дежурство с «Мальты».
 В состав смены входило три расчета, вахта - две недели, смена по субботам (если повезет).
 Бывало, что «по погоде» не могли сменить, приходилось дежурить две вахты.
 Нижний городок «Милана» или как еще называли «жилая зона», продолжал существовать до осени 1990 года,
 а вывоз имущества продолжался еще несколько лет.
 Местом дислокации для личного состава стала «Мальта» и только в 1992 году юридически было закреплено расформирование в/ч 93494, а в/ч 93359 из РРО была переформирована в РРЦ в соответствии с новым штатом.

"Милан" на новом месте состоял из двух частей:
 1. Жилая зона - казармы, общежития - два (с осени 1985 года), основной склад ГСМ, основной продуктовый склад, баня - (сгорела в августе 1986 года), столовая, гараж, вертолетная площадка (взлетка) - это практически на берегу реки Юдома - метров 150-200.
 2.Техническая зона - ТЗ (техническое здание), общежитие (в нем и казарма, и столовая), ДГК - (дизельная, гараж, котельная), склад ГСМ - это на горе 1824 метра.
 Милан так и делился: ВЕРХ - НИЗ. С низа на верх была дорога 14 км по серпантину или 8 км по "трубе". "Труба" - это топливопровод, по которому раз в год закачивалось топливо с нижних цистерн на верх. Топливопровод включал в себя шесть насосных установок на всем протяжении.

Раз в неделю смена шла на верх - с рюкзаками (ну свое - белье и т.д.), иногда продуктами питания - консервы и мука и все другое . Машина крайне редко - летом довозила до верха, практически с июня до октября возили до 4-й насосной установки - 2/5 пути, а зимой - до 3-й насосной установки - 1/3 пути. Часто приходилось весь путь проходить пешком.
http://www.trrlsever.org/SEVER/MILAN/MILAN-2/milan-2.html



"Орел" - оконечная станция, работавшая только на западное направление на "Юкон". Расстояние до "Юкона" - 414 км. Это была самая восточная станция системы ТРРЛ "Север". Координаты станции 64,418 сш 173,974 зд. Площадка находилась на высоте 324 метра над уровнем моря.
http://www.trrlsever.org/SEVER/OREL/orel.html


Э
Данная антенна находится в Корякском АО.
"Рига" - промежуточная станция. На западе от нее была станция возле поселка Эвенск ("Баку") - 329 км, а на северо-востоке - станция на горе Шаман "Киев" - 156 км. Координаты станции 62,446 сш 166,211 вд.
http://www.trrlsever.org/SEVER/RIGA/riga.html

Болшая часть этих станций закрыта, в период 80-90 годов прошлого века...

Весь список тропосферных станций здесь: http://www.trrlsever.org/SEVER/station_list.html
« Последнее редактирование: 08 Апреля 2013, 10:41:12 от RAØZHM »

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #26 : 11 Апреля 2013, 01:15:09 »
Но это еще не все, есть антенны по более этих...

Радиосвязь в диапазоне очень низких частот
Радиоволны крайне низкой частоты (КНЧ, ELF, до 30 Гц) легко проходят сквозь Землю и морскую воду. Строительство КНЧ-передатчика — чрезвычайно сложная задача из-за огромной длины волны и крайне низкого КПД. Советская система «ЗЕВС» работает на частоте 82 Гц (длина волны — 3656 км), американская «Seafarer» (англ. мореплаватель) — 76 Гц (длина волны — 3944,64 км). Длина волны в этих передатчиках сравнима с радиусом Земли. Очевидно, что постройка дипольной антенны в половину длины волны (протяжённостью ≈ 2000 км) — нереальная на данный момент задача.


Смотрим:

Голиаф (радиостанция) - «Голиаф» — сверхдлинноволновая радиостанция, обеспечивающая связь с подводными лодками на расстоянии до 4000 километров[1].

Антенное полотно радиостанции состоит из трёх зонтичных антенн, которые, в свою очередь, состоят из шести правильных треугольников со стороной 400 метров. Само полотно представляет систему стальных тросов в подвижной алюминиевой оболочке, соединённых между собой муфтами. Натяжение полотна производится противовесами весом 6900 кг. «Голиаф» располагается в Кстовском районе Нижегородской области у посёлка Дружный, изначально созданного для военных, обслуживающих станцию.

Технические характеристики:

Станция может передавать сигнал в диапазоне 15—60 кГц. Мощность передатчика — 1800 кВт. Передающая антенна «Голиафа» состоит из 3-х зонтичных частей, расположенных вокруг трёх опор, представляющих собой стальные трубы высотой 210 метров. Углы антенны закреплены на решётчатых мачтах высотой 170 метров, расположенных в вершинах правильных шестиугольников.






«Голиаф» — первая в СССР, а возможно и в мире, сверхдлинноволновая радиостанция. Была построена в Германии у города Кальбе в 1943 году для координации действий немецких подлодок из так называемых «волчьих стай». В начале 1945 года станцию захватили американцы, но при разделе Германии на зоны влияния она отошла к Советскому Союзу. В 1946 году станция была разобрана, а все оставшиеся на старом месте строения разрушены. Три года трофей хранился на складах связи под Ленинградом, пока в 1949 году не было принято решение о восстановлении станции в пойме реки Кудьмы в Нижегородской области.

Место установки было выбрано по двум причинам: из-за схожести здешних почв с немецкими, где станция стояла изначально (качество работы зависит от состояния почвы), и из-за достаточной удалённости от границ.

Все системы радиостанции были восстановлены за три года, и 27 декабря 1952 года она вышла в эфир. В начале 1960-х «Голиаф» был включён в систему наблюдения за космическими аппаратами.
С 2001 года станция бездействовала в связи с ремонтом.

30 сентября 2003 года она вновь встала на боевое дежурство. Входит в сеть службы точного времени Бета.


Посмотреть место установки можно по следующим координатам:

Координаты: 56°10′16″ с. ш. 43°56′02″ в. д. / 56.171111° с. ш. 43.933889° в. д.
Координаты до 1945 года: 52°39′52″ с. ш. 11°25′30″ в. д. / 52.664444° с. ш. 11.425° в. д. (G) (O)

Прямая ссылка: http://ru.wikipedia.org/wiki/Голиаф_(радиостанция)




Волга (радиолокационная станция)

Радиолокационная станция «Волга» (РЛС «Волга») — российская радиолокационная станция, расположенная в Ганцевичах (Беларусь, в 48 км юго-восточнее города Барановичи.

Координаты: 52°51′27″ с. ш. 26°28′55″ в. д. (G) (O). Входит в состав системы предупреждения о ракетном нападении. Входит в структуру Космических войск.

Строительство началось в 1986 году. На опытно-боевое дежурство станция заступила в 2002 году, на боевое дежурство — 1 октября 2003 года[1]. Разработчик — научно-производственный комплекс НИИ дальней радиосвязи. Станция способна обнаруживать в полёте баллистические ракеты, а также космические объекты на расстоянии 4800 километров, способна сопровождать цели, идентифицировать их и измерять координаты, обеспечивая контроль западного направления[2][3]. Станция также контролирует районы патрулирования натовских подлодок в Северной Атлантике и Норвежском море[4].

Статус объекта определён российско-белорусским соглашением от 6 января 1995, согласно которому узел связи «Вилейка» и радиолокационная станция «Волга» вместе с земельными участками передаются на 25 лет России в безвозмездное пользование.

Прямая ссылка: http://ru.wikipedia.org/wiki/Радиолокационная_станция_«Волга»



43-й узел связи ВМФ России

43-й узел связи ВМФ России «Вилейка» (радиостанция «Антей», RJH69) — узел связи, обеспечивающий связь на сверхдлинных волнах Главного штаба ВМФ России с атомными подводными лодками, несущими боевое дежурство в районах Атлантического, Индийского и частично Тихого океанов. Также проводит радиотехническую разведку и радиоэлектронную борьбу и работает в интересах других видов Вооруженных Сил и родов войск: РВСН, ВВС, Космических войск и т. д., транслируя в эфир сигналы эталонного времени в рамках проекта «Бета». Расположен в Белоруссии, в 7 км к западу от города Вилейка в Минской области

Координаты: 54°27′50″ с. ш. 26°46′40″ в. д.

Станция является ретранслирующим усилителем сигнала. Оснащён передатчиком мощностью 1000 кВт.
Введена в строй 22 января 1964 года. Площадь 650 га. На объекте служат 350 офицеров и мичманов ВМФ России, а также вольнонаёмные граждане Белоруссии, осуществляющие военизированную охрану. Узел связи состоит из 15 решетчатых опорных мачт (высота 270 м) и 3 «круглых» мачт (высота 305 м). Мачты поддерживают антенное полотно зонтичного типа, которое состоит из натянутых тросов массой 900 т. «Круглые» мачты также являются передающими антеннами сверхдлинных волн. Их диаметр составляет 2,20 м при толщине металла 2 см. Под каждой мачтой находится антенный павильон с комплексом оборудования, обеспечивающим работу радиостанции. Помещения СДВ-радиостанции (техническое здание № 1) располагаются в фортификационном сооружении и заглублены под землю. Они являются автономными и оборудованы всеми необходимыми системами жизнеобеспечения.

Статус объекта определён российско-белорусским соглашением от 6 января 1995 года, согласно которому узел связи «Вилейка» и радиолокационная станция «Волга» вместе с земельными участками передаются на 25 лет России в безвозмездное пользование.
Прямая ссылка: http://ru.wikipedia.org/wiki/43-й_узел_связи_ВМФ_России


Информация не секретна и находится в свободном доступе в сети...

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #27 : 13 Апреля 2013, 03:06:32 »


 Самая высокая неиспользуемая телемачта на территории России.


"Мертвая" Галичская телемачта А330
Цитировать (выделенное)
"Ушковская вышка"
Костромская область, дер. Ушково (мертвая); примерно 20 км от Галича, 426 км от центра Москвы, более 700 км от Санкт-Петербурга, от Перми - около 800 км, от Ярославля - 190км. КООРДИНАТЫ: Широта: 58.441311; Долгота: 42.626953
Высота - 347 м (по бейсджамперским данным - 352 м). 1000 ступеней. Высота примерно 100-этажного дома... Для сравнения: - высота МГУ им. Ломоносова со шпилем — 240 м; - высота храма Христа Спасителя в Москве составляет 105 м, который на 3,5 м выше, чем Исаакиевский собор в Петербурге. - высота самой высокой башни "Восток" из делового комплекса небоскрёбов "Сити" в Москве - 354/360 метров. Таким образом, телемачта под Галичем практически обладает высотой самого высокого небоскреба в России! Галичская телемачта выше известного екатеринбургского абандона - недостроенной телебашни высотой 298 метров.






















Информация отсюда:
http://dmitralex.ru/fotofilija/kostromskaya_oblast/vyshka_350m/index.php?id=0&page=1

http://raskalov-vit.livejournal.com/15712.html


Интересно если там сделать репу, на сколько бы она била по дальности???  350 метров!!!

Оффлайн RAØZHM

  • Репа: 144.325/435.325 тон 100
  • Ветеран
  • *****
  • Пол: Мужской
  • Магазин РАДИОИМПУЛЬС
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Re: Вот это антенны!
« Ответ #28 : 10 Октября 2013, 15:37:56 »
Кто знает, что за антенны появились на здании банка (За зданием остановки 10 км, как ехать в город).

Оффлайн axis

  • Постоялец
  • ***
Re: Вот это антенны!
« Ответ #29 : 10 Октября 2013, 21:13:38 »
Кто знает, что за антенны появились на здании банка (За зданием остановки 10 км, как ехать в город).
