Новейшая радиостанция VOYAGER UV1-DX. Она же KYD IP-UV1[/]

Китайская радиопромышленность выпустила новую модель двухдиапазонной радиостанции VOYAGER UV1-DX.



Она собрана по супергетеродинной схеме с двойным преобразованием частоты и имеет функцию компрессии сигнала на передачу , что позволяет получить максимальную дальность приема/передачи в условиях помех.
Также отличительными особенностями данной модели являются ее водозащитное исполнение корпуса по классу IP-65 и наличие маскиратора речи на 8 положений.
Станция имеет интуитивно-понятное меню, которое позволит даже начинающему пользователю разобраться с ее настройками. Изменение различных функций возможно как с клавиатуры устройства так и через специальное программное обеспечение на ПК.
Корпус выполнен из ударопрочного пластика стойкого к царапинам и сколам.

 Технические характеристики:

 Частотный диапазон 136-174МГц и 400-500МГц
 Стабильность частоты 5pm
 Напряжение батареи 7,2В
 Количество каналов памяти 128
 Тип антенны спиральная
 Сопротивление антенны 50 Ом
 Режимы работы полудуплекс /симплекс
 Размер 97х58х40мм
 Передатчик
 Выходная мощность 5Вт и 0.5Вт (два переключаемых уровня)
 Тип модуляции ЧМ
 Максимальная девиация 5кГц/2.5кГц
 Ток потребления на передачу Не более 1.6А
 Чувствительность микрофонного входа 8-12мВ
 Искажения Не более 10%

 Приемник:

 Чувствительность -122дбм ( с/ш 12дб)
 Мощность аудио 0.5Вт
 Аудио искажения Не более 10%
 Динамический диапазон Более 85дб
 Избирательность по соседнему каналу Не хуже 65дб

 В комплект поставки входят:

 Антенна двухдиапазонная 1
 Зарядное устройство 1
 Сетевой адаптер 220В 1
 Литиевая батарея 2300мА-час 1
 Клипса крепления за пояс 1
 Инструкция по эксплуатации 1
 Шнур для ношения 1




==============================================================================================



Супер защищенная радиостанция VOYAGER IP-66 Диапазон в отдельности на 144 и 430 МГц.



Класс защиты  IP-66 , ударопрочный корпус , водозащита , выдерживает кратковремменное погружение
в воду и долговременное пребывание под струями воды. Отличное качество исполнения корпуса и монтажа печатных плат ,
на уровне с мировыми производителями радиостанций.

Технические характеристики:
Диапазон частот 400-470МГЦ
Выходная мощность предатчика -5Вт
Чувствительность приемника не хуже 0.15мкВ
субтона на прием и на передачу
программирование с компьютера
АКБ литиевый емкостью 1500мА-час
кенвуд совместимые гарнитуры

Комплект:
радиостанция
акб литиевый 1500мА-час
сетевое зарядное устройставо
шнур для ношения
антенна
клипса крепления за пояс
инструкция на русском языке.

==============================================================================================


Водозащищенная радиостанция по классу IP67 VOYAGER UF-Q7. Диапазон 400-470 МГц.

Радиостанция имеет интуитивно понятное меню ,качественный корпус с очень высокой степенью защищенности,
а также полный набор фнкций современных радиостанций.
Есть ДТМФ для управления ретрансляторами,сканирование тонов, реализована функция двойного приема и двойного дисплея.


Технические характеристики:

диапазон работы 400-480МГц
количество каналов памяти -128
шаг перестройки частоты 5, 6.25,10, 25 кГц
напряжение АКБ 7,4В
размер 110Х57Х33мм
вес 195гр
емкость батареи 1800мА-час литиевая

Приемник:

чувствительность не хуже 0.15мкВ
чувствительность шумоаодавителя 0.1мкВ
динамический диапазон по блокированию 85дб
избирательность по соседнему каналу 65дб
интермодуляция более 60дб

Передатчик:

выходная мощность до 5Вт
тип модуляции FM
девиация частоты до 5кГц(широкий), до 2,5кГц (узкий)


Комплект поставки:

-радиостанция
 -АКБ 1800мА-час
 -сетевое зарядное устройство
 -шнур для ношения
 -клипса крепления за пояс
 -инструкция
 -антенна

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++










Сообщения объединены: 26 Октябрь 2013, 23:20:52


Фото Рация VOYAGER-Q7

Станция имеет фунцию двойной прием, ДТМФ коды, а также поддерживает протокол SELECT5 (активизируется через софт). Меню простое и понятное , как на воксуне шестом.
Каналы памяти возможно подписать символами. Несмотря на силиконовую прокладку на микрофоне , модуляция довольно таки громкая и звонкая, переделок и доделок не требует.
Приемник имеет чувствительность не хуже 0.15мкВ и хорошую избирательность по соеднему каналу за счет проверенной схемотехники супергетеродина и перестраиваемых по частоте входных цепей. Сигналки от авто не рвут шумоподавитель как на трансиверах прямого преобразования.
Сборка корпуса на высоте , чтобы разобрать станцию для фоток пришлось очень помучаться, зазоры между металлическим шасси и корпусом настолько малы , плюс еще вторая уплотнительная силиконовая прокладка очень мешала поддеть шасси.

++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++


Фото Рация VOYAGER-IP66
Схемотехника , что немаловажно -классический супергетеродин с двумя преобразованиями частоты.



Сообщения объединены: 27 Октябрь 2013, 00:19:47

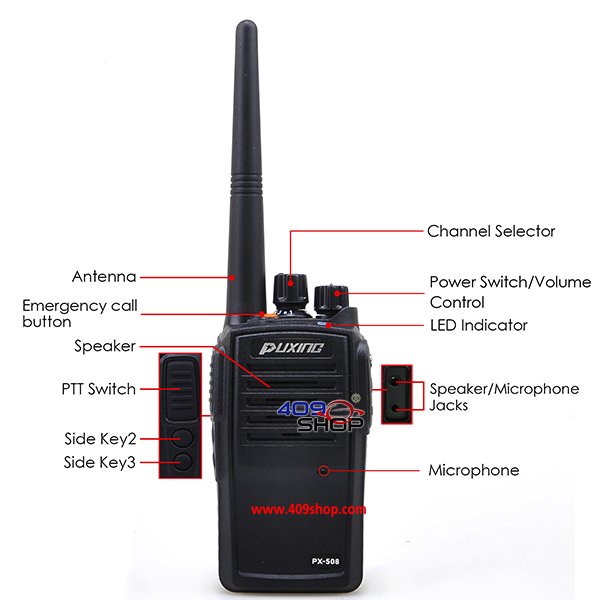

Водозащищенная радиостанция PUXING PX508 UHF 400-470MHz

PUXING PX508 UHF 400 - 470MHz Waterproof FM Radio



Features:

Voice reporting number function
Professional dustproof waterproof IP67
VOX sensitivit setting(1-9 level adjustable)
PTT ID transmit mode optional
Busy lockout
Squelch level setting
CTCSS setting
Wide/Narrow Band Selection
Transmit end prompt
Side key definable function
Channel Scan funtion
Emergency alarm funtion
Low Battery Alert
Battery Saver
Battery Level Voice Prompt


GENERAL

Frequency Range
UHF 400 ~ 470MHz.
Operating Voltage
-20℃~+50℃
Channels
16
Dimension
110 × 50 × 35mm (Not included Antenna)
Weight
226.7g (Including battery)
Antenna Impedance
50 Ω

TRANSMITTER
Output Power
≤5W
Channel Spacing
25KHz
Modulate Mode
Frequency Modulate
Modulation Distortion
≤5%
RECEIVER
Sensitivity
<-120.0dBm
Audio Distortion
≤5%
Common Channel Inhibition
≥-8dB

1 x PUXING PX580U (UHF 400-470 Mhz)
1 x 7.4V 1300mah Li-ion Battery Pack
1 x UHF Antenna
1 x Belt Clip
1 x CHI Manual
1 x Desktop Charger ( 100V ~ 240V )+(2pin USA or 3pin UK or 2pin EURO or 2pin Australia)
1 x PTT Earpiece for free

==========================================================================================
« Последнее редактирование: 27 Октябрь 2013, 00:19:47 от RAØZHM »

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Цифровая радиостанция MYT-DP208 (DPMR digital waterproof IP54).




Model DP-208

General
Frequency Range 400~470MHz/136~174MHz
Channel Capacity 256
Channel Spacing 12.5KHz
OperatingTemperature -25°C~ + 55°C
Operating Voltage 7.5V DC± 20%
Battery 1500mAh Li-ion
Frequency Stability ±2.5ppm
Dimensions:(mm) 125*50*30
Weight:(g) 219

Transmitter

RF Power Output 4W / 1W
Frequency Modulation 16KφF3E/11KφF3E(Analog) 4FSK(Digital)
Antenna Impedance 50Ω
Modulation Limiting ±2.5KHz
Rated Spurious Emission
-36dBm<1GHz
-30dBm>1GHz
Modulation Distortion <3%

Receiver
Reference Sensitivity 0.25μV @ 12.5KHz
Adjacent Channel Selectivity 60dB @ 12.5KHz
Intermodulation 60 dB
Spurious Response Rejection 60 dB
Rated Audio Output 1 W
S/N 45/40

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
« Последнее редактирование: 31 Март 2015, 22:00:46 от RAØZHM »

Оффлайн RAØZHX

  • Модераторы
  • Ветеран
  • *****
  • Пол: Мужской
  • War... War never change...
  • QTH: QO93
Делали сразу б зарядку для прикуривателя. Идеальный вариант для того, что б брать на природу.

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92

Оффлайн RAØZHM

  • 144.325/435.325 Репа
  • Ветеран
  • *****
  • Пол: Мужской
  • Связь - либо она есть, либо её нет.
    • Форум Камчатских радиолюбителей
  • QTH: QO92
Новая модель: IP66, Retevis-RT6

 Retevis RT6 двухдиапазонный 5 / 3 / 1 Вт укв + UHF 136 - 174 мГц + 400 - 520 мГц



Характеристика
IP67 водонепроницаемый и противоударный.
Высокая мощность/средний/низкий (5 Вт/3 Вт/1 Вт) выбор.
До 128 каналов памяти.
Крест приема/передачи.
Различных дисплей номер канала, частота, частота канала, название канала, и др.
CTCSS и DCS
Тон конца передачи
Функция VOX (управляемый голосом передачи)
DTMF аварийной сигнализации
АНИ код
Шаг частоты 2.5/5/6.25/10/12.5/20/25/50 кГц
Частота обратного
Функция экономии батареи
Чрезвычайных SOS звуковой и световой сигнализации
Программируемый на ПК
Широкополосный (широкий угол 25 кГц/узкая 12.5 кГц)
Коммерческие FM-радио приемник (65 мГц-108 мГц)
Подсветка дисплея и программируемая доска для ключей
Встроенный светодиодный фонарик

Общая спецификация
Модель: Retevis RT6
Battery capacity: 7.4V/1800mAH
Диапазон частот: VHF136-174MHz + UHF400-520MHz
Каналов памяти До 128 каналов
Мощность 5 Вт/3 Вт/1 Вт (высокий/средний/низкий)
Шаг частоты 2.5/5/6.25/10/12.5/20/25 кГц
Сопротивление антенны 50 Ом
Рабочая температура -20 ° C-+ 60 °C
Напряжение питания/Емкость батареи 7.4 В/1800 мАч
Рабочий цикл 0.3/03/54 мин. (RX/TX/в режиме ожидания)
Режим работы Симплексный или полудуплексный
Размеры (L X W X D) 5.24x2.56X1.66 (133x65x42 мм)
Вес (с батареей) 9.42 унц. (267 г)
Передатчик
Тип модуляции FM
Класс эмиссии 16 & %; F3E/11 К & %; F3E (W/N)
Максимальное отклонение <= ± 5 кГц/<= ±2. 5 кГц
Паразитное излучение <-60dB
Потребляемая мощность в передачи <= 1.4A
Приемник
Чувствительность приемника 0.2 (дБ SINAD)
Интер модуляции 60dB
Аудио выход 1 Вт
Паразитные излучения > = 65dB
Потребляемая мощность в приемник 380mA

Пакет включает:
1 x RT6 портативный Радио
1 X Водонепроницаемый LI-ION аккумулятор
1 x адаптер (сша/великобритания/ес/ас)
1 x зарядное устройство
1 X Зажим для ремня
1 X Антенна
1 X слинг
1 x водонепроницаемый динамик
1 X Инструкция на английском использования

==========================================================

Водонепроницаемая радиостанция BAOFENG UV-5S

Baofeng UV- 5S водонепроницаемый Antidust укв 136 - 174, 400 - 520 мГц



Технические параметры
Диапазон частот 65-108 мГц (только fm-радио прием)
Укв: 136-174 мГц Uhf: 400-520 мГц
Каналов памяти 128
Стабильность частоты 2.5ppm
Шаг частоты 2.5/5/6.25/10/12.5/20/25
Сопротивление антенны 50 м
Рабочая температура -20 °C -60 °C
Напряжение питания 7.4 В/2800 мАч
Потребление в регистрации 380mA
Потребляемая мощность в передачи ≤ 1.4A
Режим работы Симплекс или дуплекс
Рабочий цикл 03/03/54 мин.
Размеры 110*58*32 мм
Вес 665 г

Передатчик
Вч-мощность 5 Вт/1 Вт
Тип модуляции  FM
Класс эмиссии 16kφf3e/11kφf3e
Максимальное отклонение ≤±5khz/≤±2. 5 кГц
Паразитное излучение <-60db
Приемник Чувствительность приемника
0.2 μv Интер модуляции
60dB Аудио выход 1 Вт
Паразитные излучения ≥ 65dB
